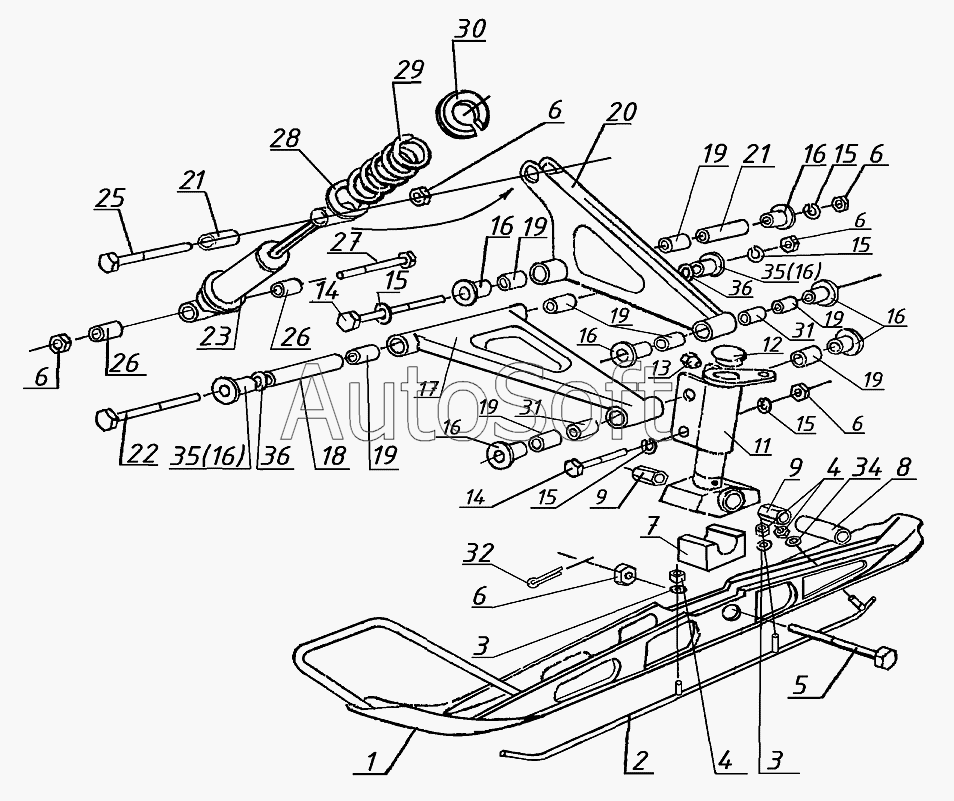

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Лыжа и передняя подвеска
28
19
19
19
19
19
19
19
20
21
21
22
23
25
26
26
27
18
29
30
31
31
32
34
35
35
36
36
1
17
16
16
16
16
16
16
16
15
15
15
15
15
14
14
13
12
11
9
9
8
7
6
6
6
6
6
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Лыжа | |
| 2 | 1***0 | Полоз | |
| 3 | [***] | Шайба 8 ОСТ37.001.144-96 | |
| 4 | [***] | Гайка М8-6Н ОСТ37.001.109-96 | |
| 5 | [***] | Болт 2М10х1,25-6gх105.88.016 ГОСТ7805-70 | |
| 6 | [***] | Гайка М10х1,25-6H ОСТ37.001.109-96 | |
| 7 | 1***3 | Амортизатор | |
| 8 | 1***3 | Палец | |
| 9 | 1***2 | Подшипник | |
| 11 | 1***0 | Стойка | |
| 12 | 1***1 | Пробка | |
| 13 | [***] | Масленка 1.1.Ц6хр ГОСТ19853-74 | |
| 14 | [***] | Болт М10х1,25-6gх85.88.016 ГОСТ7798-70 | |
| 15 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 16 | 1***4 | Втулка | |
| 17 | 1***1 | Нижний рычаг | |
| 18 | 2***0 | Труба распорная | |
| 19 | 1***1 | Подшипник | |
| 20 | 1***0 | Верхний рычаг | |
| 21 | 1***2 | Труба распорная | |
| 22 | 1***2 | Болт | |
| 23 | 2***6 | Амортизатор ТУ РБ500032891.079-2000 | |
| 25 | [***] | Болт М10х1,25-6gх120.88.016 ГОСТ7798-70 | |
| 26 | 1***9 | Втулка | |
| 27 | [***] | Болт М10х1,25-6gх95.88.016 ГОСТ7798-70 | |
| 28 | 1***5 | Шайба | |
| 29 | 1***4 | Пружина | |
| 30 | 1***3 | Фланец | |
| 31 | 1***6 | Труба распорная | |
| 32 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 34 | 1***2 | Шайба | |
| 35 | 2***9 | Втулка | |
| 36 | 1***8 | Шайба |
