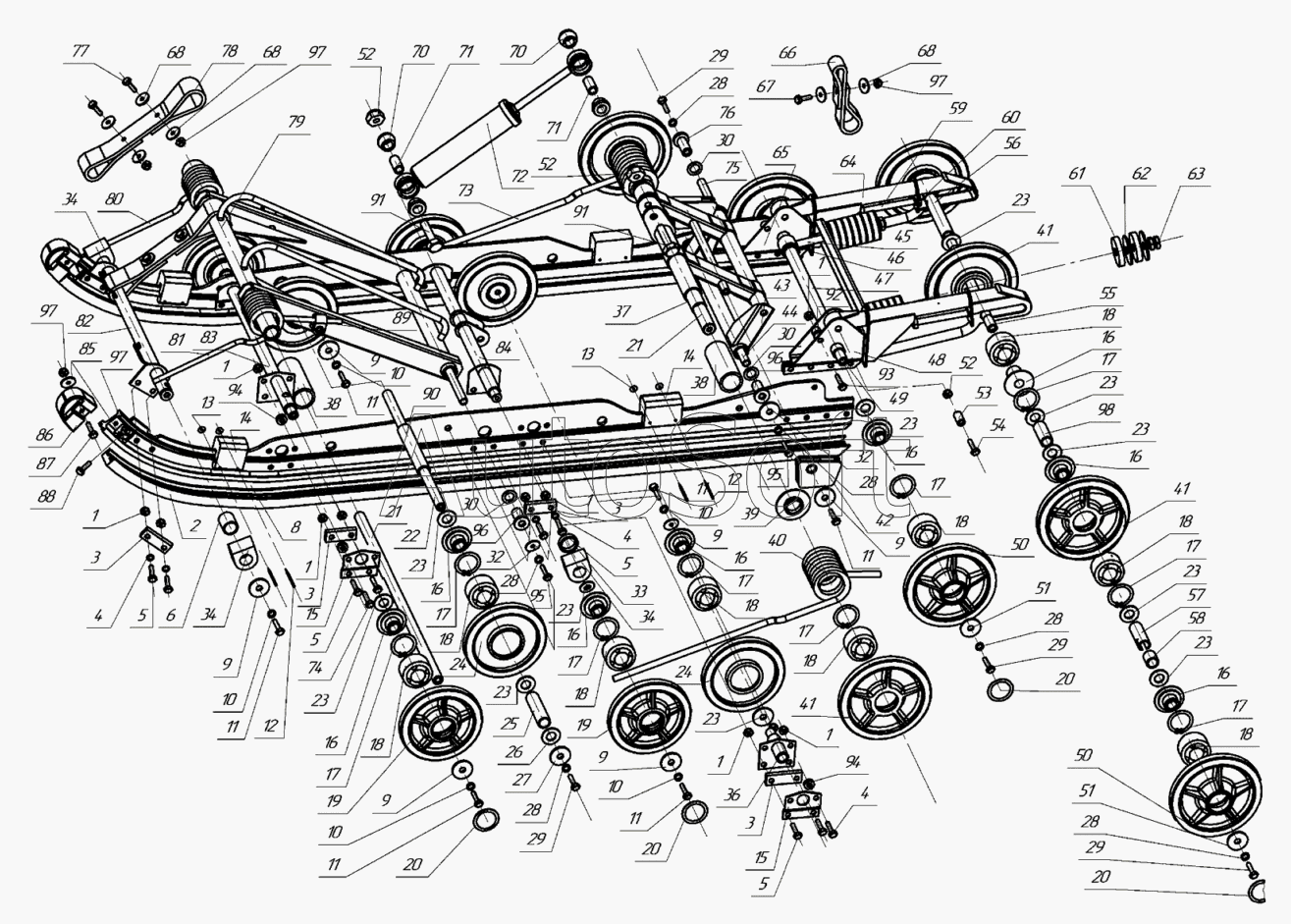

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Подвеска гусеницы
62
74
73
72
71
71
70
70
68
68
68
67
66
65
64
63
75
61
60
59
58
57
56
55
54
53
52
52
52
51
51
87
98
97
97
97
97
96
96
95
95
94
94
93
92
91
91
90
89
88
50
50
86
85
84
83
82
81
80
79
78
77
76
13
13
23
23
23
23
23
23
23
23
23
23
23
22
21
21
20
20
20
20
19
19
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
17
17
17
17
17
17
17
17
17
16
16
16
16
16
16
16
16
15
15
14
14
24
24
12
12
11
11
11
11
11
11
10
10
10
10
10
9
9
9
9
9
9
8
8
6
5
5
5
5
4
4
4
3
3
3
3
2
2
38
38
49
48
47
46
45
44
43
42
41
41
41
40
39
1
1
1
1
1
1
1
37
36
34
34
34
33
32
32
30
30
30
29
29
29
29
28
28
28
28
28
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М8-6Н ОСТ37.001.109-96 | |
| 2 | 2***5 | Накладка полоза | |
| 2 | 2***1 | Накладка полоза | |
| 3 | 2***9 | Пластина | |
| 4 | [***] | Шайба 8 ОСТ37.001.144-96 | |
| 5 | [***] | Болт М8-6gх35.88.016 ГОСТ7798-70 | |
| 6 | 2***5 | Втулка | |
| 8 | 2***0 | Полоз | |
| 9 | 1***2 | Шайба | |
| 10 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 11 | [***] | Болт М8-6gх25.88.016 ГОСТ7798-70 | |
| 12 | 1***1 | Ось | |
| 13 | 1***2 | Шайба | |
| 14 | 2***6 | Буфер | |
| 15 | 1***1 | Щека | |
| 16 | 1***3 | Втулка | |
| 17 | [***] | Кольцо В52.60С2А.Ц9хр ГОСТ13943-86 | |
| 18 | 1***7 | Подшипник ГОСТ520-2002 | |
| 18 | 6***S | Подшипник ГОСТ520-2002 | |
| 19 | 1***0 | Каток средний | |
| 20 | 1***1 | Колпачок | |
| 21 | 2***2 | Ось | |
| 22 | 2***5 | Ось | |
| 23 | 1***3 | Шайба | |
| 24 | 1***0 | Каток верхний | |
| 25 | 2***6 | Втулка | |
| 26 | 2***3 | Шайба | |
| 27 | 2***1 | Шайба | |
| 28 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 29 | [***] | Болт М10-6gх30.88.016 ГОСТ7798-70 | |
| 30 | 1***8 | Шайба | |
| 32 | [***] | Шайба 10 ОСТ37.001.144-96 | |
| 33 | 2***2 | Втулка | |
| 34 | 1***1 | Кулачок | |
| 36 | 2***0 | Кронштейн | |
| 37 | 2***0 | Рычаг задний | |
| 38 | 2***4 | Втулка | |
| 39 | 2***4 | Втулка | |
| 40 | 2***5 | Пружина | |
| 41 | 1***0 | Каток задний | |
| 42 | 1*** | Кулачок | |
| 43 | 2***0 | Серьга | |
| 44 | 2***3 | Втулка распорная | |
| 45 | 2***0 | Тяга | |
| 46 | 2***4 | Втулка | |
| 47 | 2***6 | Втулка | |
| 48 | 2***0 | Кронштейн задний | |
| 49 | 2***3 | Ось | |
| 50 | 1***0 | Каток натяжения гусеницы | |
| 51 | 1***1 | Шайба | |
| 52 | [***] | Гайка М10х1,25-6Н ОСТ37.001.109-96 | |
| 53 | 2***3 | Втулка | |
| 54 | [***] | Болт М10х1,25-6gх50.88.016 ГОСТ7798-98 | |
| 55 | 2***7 | Ось | |
| 56 | 2***9 | Втулка | |
| 57 | 2***6 | Втулка | |
| 58 | 2***7 | Втулка | |
| 59 | 2***1 | Болт | |
| 60 | [***] | Гайка М10х1,25-6Н.8.016 ГОСТ5927-70 | |
| 61 | 2***8 | Шайба | |
| 62 | 2***9 | Шайба | |
| 63 | [***] | Гайка М12х1,25-6Н.5.016 ГОСТ5929-70 | |
| 64 | 2***0 | Кронштейн слома | |
| 65 | 2***1 | Кронштейн задний | |
| 66 | 2***4 | Ограничитель | |
| 67 | [***] | Болт М6-6gх35.88.016 ГОСТ7798-70 | |
| 68 | 1***7 | Шайба | |
| 70 | 1***9 | Втулка | |
| 71 | 1***4 | Втулка | |
| 72 | 2***6 | Амортизатор ТУРБ500032891.079-2000 | |
| 73 | 2***1 | Пружина | |
| 74 | [***] | Болт М8-6gх40.88.016 ГОСТ7798-70 | |
| 75 | 2***1 | Втулка распорная | |
| 76 | 2***0 | Втулка | |
| 77 | [***] | Болт М6-6gх25.88.016 ГОСТ7798-70 | |
| 78 | 1***7 | Ограничитель | |
| 79 | 2***0 | Рычаг передний | |
| 80 | 2***2 | Пружина | |
| 81 | 2***1 | Пружина | |
| 82 | 2***0 | Кронштейн передний | |
| 83 | 2***0 | Кронштейн | |
| 84 | 2***0 | Кронштейн средний | |
| 85 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 86 | 1***8 | Наконечник полоза | |
| 87 | [***] | Болт М6-6gх30.88.016 ГОСТ7798-70 | |
| 88 | [***] | Винт М6-6gх30.48.016 ГОСТ17475-80 | |
| 89 | 2***0 | Скоба | |
| 90 | 2***8 | Втулка | |
| 91 | [***] | Болт М10х1,25-6gх55.88.016 ГОСТ7798-98 | |
| 92 | 2***5 | Втулка | |
| 93 | [***] | Болт М8-6gх45.88.016 ГОСТ7798-70 | |
| 94 | 1***5 | Втулка | |
| 95 | [***] | Болт М10-6gх60.88.016 ГОСТ7798-70 | |
| 96 | 2***9 | Втулка | |
| 97 | [***] | Гайка М6-6Н ОСТ37.001.109-96 | |
| 98 | 2***8 | Втулка |
