Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Управление
1
2
2
3
3
3
3
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
20
21
22
23
24
26
26
26
26
26
26
27
28
29
30

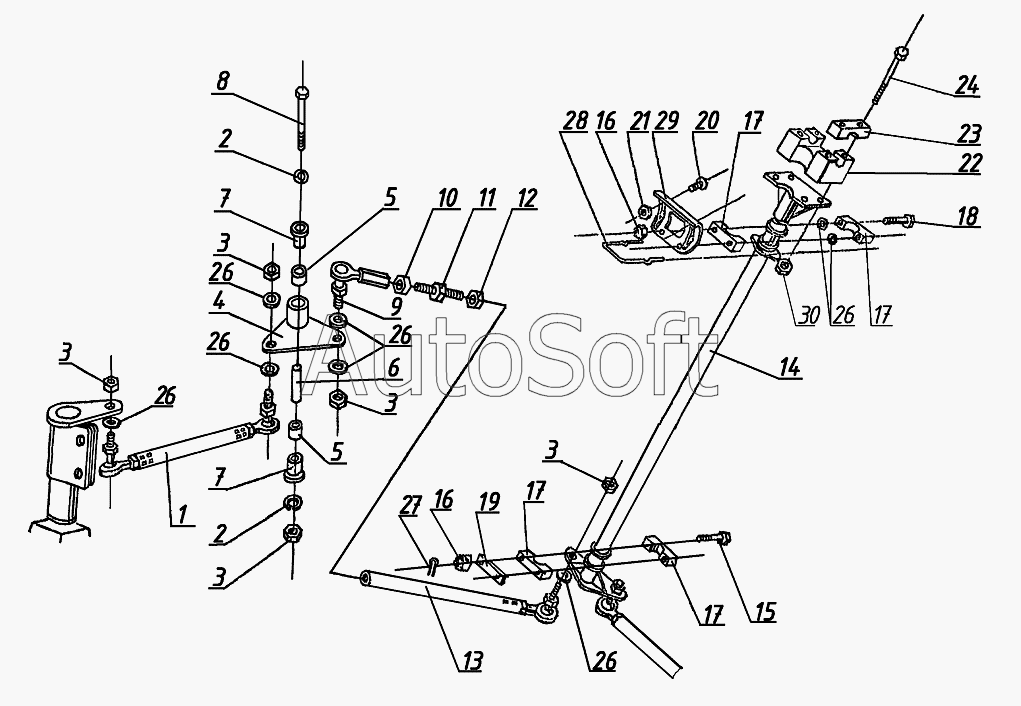

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Тяга рулевая | |
| 2 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 3 | [***] | Гайка М10х1,25-6H ОCT37.001.109-96 | |
| 4 | 1***0 | Рычаг поворотный | |
| 5 | 1***1 | Подшипник | |
| 6 | 1***1 | Труба распорная | |
| 7 | 1***4 | Втулка | |
| 8 | М***0 | Болт | |
| 9 | 1***0 | Болт ушковый | |
| 10 | [***] | Гайка М10-6Н.8.016 ГОСТ5927-70 | |
| 11 | 1***2 | Шпилька | |
| 12 | [***] | Гайка М10LH-6H.8.016 ГОСТ2526-70 | |
| 13 | 1***0 | Тяга рулевая | |
| 14 | 1***0 | Колонка рулевая | |
| 15 | 2***1 | Болт | |
| 16 | [***] | Гайка М8-6Н OCT37.001.109-96 | |
| 17 | 2***6 | Вкладыш | |
| 18 | [***] | Болт М8-6gх65.88.016 ГОСТ7798-70 | |
| 19 | 2***7 | Планка | |
| 20 | [***] | Винт 5-12Цхр.бцв ОСТ1.31537-80 | |
| 21 | [***] | Гайка М5-6Н ОСТ37.001.109-96 | |
| 22 | 1***1 | Опора руля | |
| 23 | 1***2 | Зажим | |
| 24 | [***] | Болт М6-6gх60.88.016 ГОСТ7798-70 | |
| 26 | [***] | Шайба 0,5-8-16 Хим.пас ОСТ134508-80 | |
| 27 | [***] | Шплинт 2х20.05 ГОСТ397-79 | |
| 28 | 1***6 | Скоба | |
| 29 | 2***8 | Кронштейн | |
| 30 | 1***1 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
