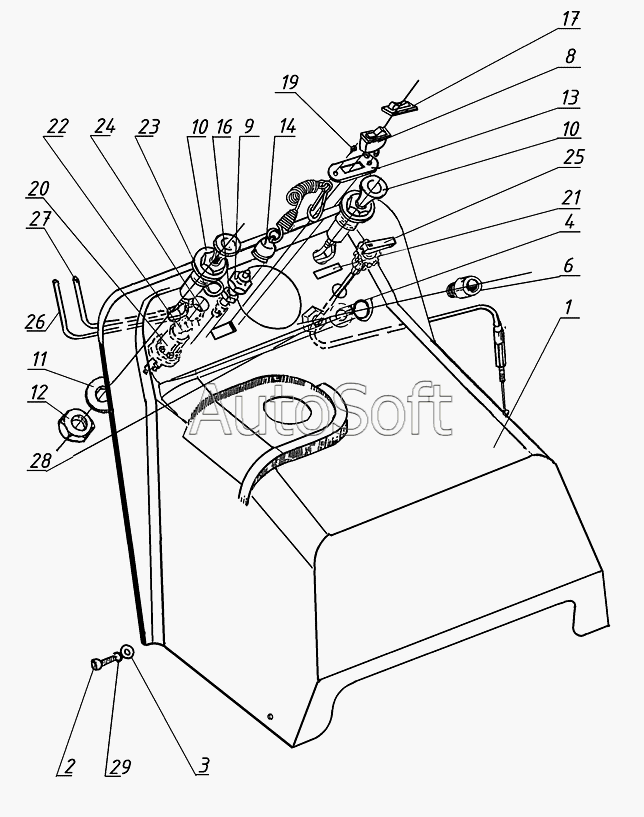

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Пульт управления
17
29
28
27
26
25
24
23
22
21
20
19
17
1
16
14
13
12
11
10
10
9
8
6
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Кожух топливного бака | |
| 2 | [***] | Винт М6-6gх16.48.016 ГОСТ17473-80 | |
| 3 | 2***7 | Шайба | |
| 4 | [***] | Шайба 12 ОСТ37.001.144-96 | |
| 6 | 2***6 | Пробка направляющая | |
| 8 | В***7 | Выключатель | |
| 9 | 1***1 | Гайка | |
| 10 | 4***Б | Насос впрыска | |
| 11 | 4***2 | Шайба | |
| 12 | [***] | Гайка М20х1,5.6H.32.016 ГОСТ15522-70 | |
| 13 | 1***1 | Накладка | |
| 14 | Т***0 | Шнур кнопки устройства экстренноой остановки двигателя | |
| 16 | 1***0 | Выключатель аварийный | |
| 17 | 1***2 | Чехол | |
| 17 | 1***3 | Чехол | |
| 19 | [***] | Винт 3х10 ОСТ37.001.184-81 | |
| 20 | 1***5 | Замок зажигания ТУ37.003.481-77 | |
| 21 | 2***2 | Наклейка информационная | |
| 22 | 2***3 | Наклейка информационная | |
| 23 | 1***3 | Гайка | |
| 24 | 1***4 | Шайба | |
| 25 | 1***0 | Трос топливного корректора | |
| 26 | [***] | Трубка ПБ2 3х1 (L=0,25м) ТУ6-49-05761910-296-92 | |
| 27 | [***] | Трубка ПБ2 3х1 (L=0,57м) ТУ6-49-05761910-296-92 | |
| 28 | [***] | Гайка М12-6Н.8.016 ГОСТ5927-70 | |
| 29 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 |
