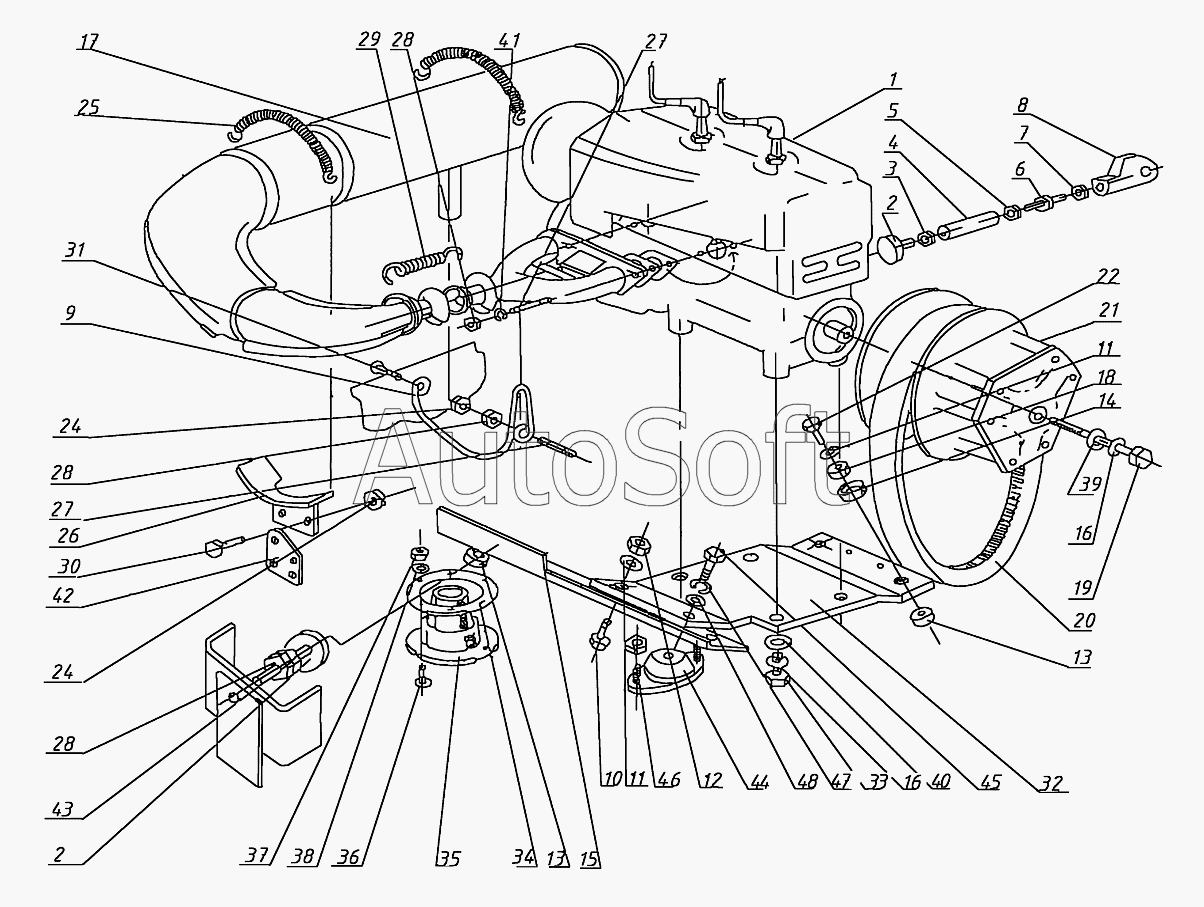

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Двигатель, плита, труба резонансная
37
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
24
24
38
39
40
41
42
43
44
45
46
47
48
12
1
2
2
3
4
5
6
7
8
9
10
11
11
1
13
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Двигатель 432М | |
| 1 | 4***4 | Двигатель 432М-01 | |
| 2 | 1***0 | Буфер | |
| 3 | [***] | Гайка М8-6Н.05.016 ГОСТ5929-70 | |
| 4 | 1***6 | Втулка | |
| 5 | [***] | Гайка М10-6H.8.016 ГОСТ5927-70 | |
| 6 | 1***2 | Шпилька | |
| 7 | [***] | Гайка М10LH-6Н.8.016 ГОСТ2526-70 | |
| 8 | 1***5 | Кронштейн упора | |
| 9 | 2***1 | Кронштейн глушителя | |
| 10 | [***] | Болт М10х1,25-6gх30.88.016 ГОСТ7798-70 | |
| 11 | [***] | Шайба 10 ОСТ37.001.144-96 | |
| 12 | [***] | Гайка М10х1,25-6H ОСТ37.001.109-96 | |
| 13 | 1***1 | Амортизатор нижний | |
| 14 | 1***1 | Шайба | |
| 15 | 3***1 | Планка | |
| 16 | [***] | Шайба 12.65Г.016 ГОСТ6402-70 | |
| 17 | 4***0 | Труба резонансная в сборе | |
| 18 | 1***5 | Амортизатор верхний | |
| 19 | [***] | Болт М12х1,25-6gх170.109.016 ГОСТ7798-70 | |
| 20 | 2***8 | Ремень вариаторный Trail Runner | |
| 21 | 1***1 | Центробежный регулятор | |
| 22 | 3***0 | Болт М10-6gх25.88.016 ГОСТ7798-70 | |
| 23 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 24 | [***] | Гайка М6-6Н ОСТ37.001.109-96 | |
| 25 | 1***9 | Пружина | |
| 26 | 1***0 | Кронштейн | |
| 27 | [***] | Шпилька 2М8-3р(2)/6gх25.88.016 ГОСТ22038-76 | |
| 28 | [***] | Гайка М8-6Н.8.016 ГОСТ5927-70 | |
| 29 | 1***1 | Пружина | |
| 30 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 31 | [***] | Винт М6-6gх40-28.88.016 ГОСТ17475-80 | |
| 32 | 2***1 | Плита | |
| 33 | [***] | Болт М12-6gх35.88.016 ГОСТ7798-70 | |
| 34 | 1***3 | Окантовка пыльника | |
| 35 | 1***2 | Пыльник глушителя | |
| 36 | [***] | Винт 5-18Цхр.бцв ОСТ1.31537-80 | |
| 37 | [***] | Гайка М5-6Н.8.016 ГОСТ5927-70 | |
| 38 | [***] | Шайба 5.65Г.05 ГОСТ6402-70 | |
| 39 | 1***2 | Шайба | |
| 40 | 1***6 | Шайба | |
| 41 | [***] | Шайба 8T.65Г.016 ОСТ37.001.115-75 | |
| 42 | 2***9 | Пластина | |
| 43 | [***] | Гайка М8-6Н.5.016 ГОСТ5929-70 | |
| 44 | 3***0 | Амортизатор | |
| 45 | [***] | Болт М8-6gх35.88.016 ГОСТ7798-70 | |
| 46 | [***] | Гайка М8-6Н ОСТ37.001.109-96 | |
| 47 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 48 | [***] | Шайба 8 ОСТ37.001.144-96 |
