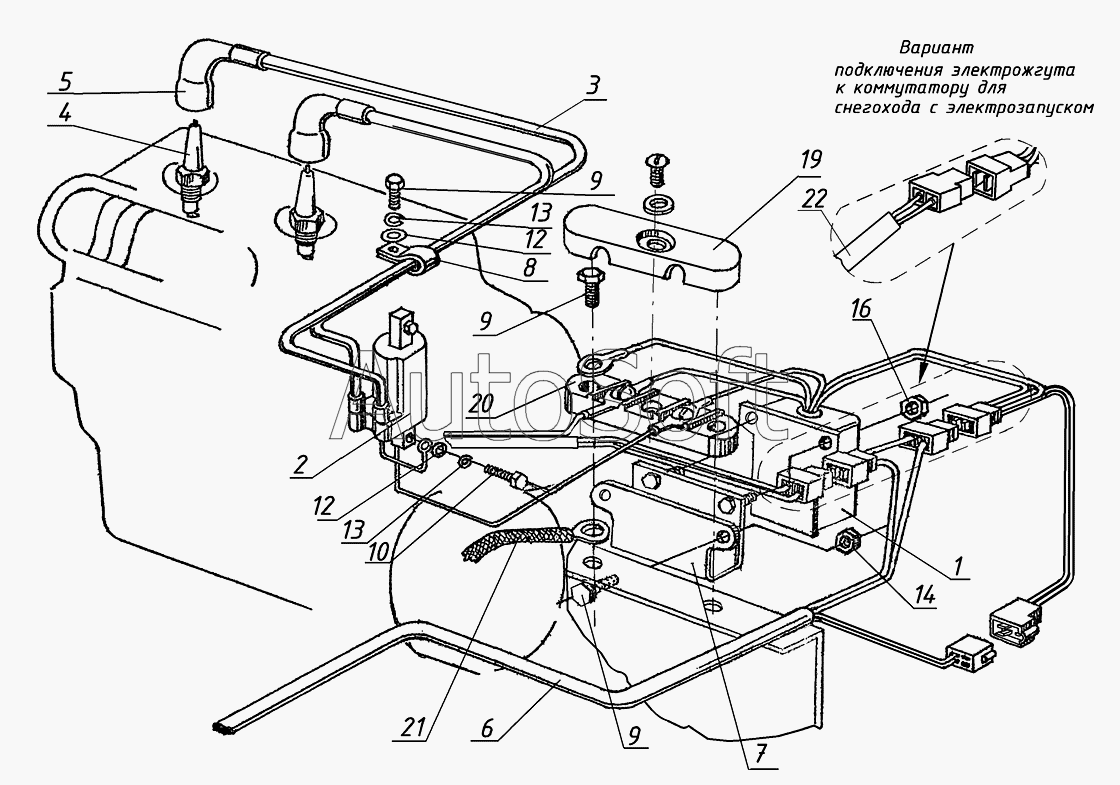

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Система зажигания
1
2
3
4
4
5
5
6
7
8
9
9
9
10
12
12
13
13
14
16
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Коммутатор ТУ37.429.202-2005 | |
| 2 | [***] | Трансформатор высоковольтный ТВС-1 ТУ4573-006-07510218-2001 | |
| 3 | [***] | Провод высоковольтный ПВРВ ТУ16-705.273-83 | |
| 4 | L***S | Свеча зажигания | |
| 4 | L***С | Свеча зажигания | |
| 5 | 0***0 | Наконечник свечной ГОСТ52230-2004 | |
| 5 | 7***0 | Наконечник свечной ГОСТ52230-2004 | |
| 6 | 2***0 | Жгут основной | |
| 7 | 1***5 | Кронштейн | |
| 8 | 1***5 | Опора электрожгута | |
| 9 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 10 | [***] | Болт М6-6gх25.88.016 ГОСТ7798-70 | |
| 12 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 13 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 14 | 1***1 | Гайка | |
| 16 | [***] | Гайка М5-6Н ОСТ37.001.109-92 | |
| 19 | 1***0 | Чехол | |
| 20 | 1***3 | Соединительная панель ТУ37.003.1358-93 | |
| 21 | 1***0 | Перемычка | |
| 22 | 2***0 | Жгут основной |
