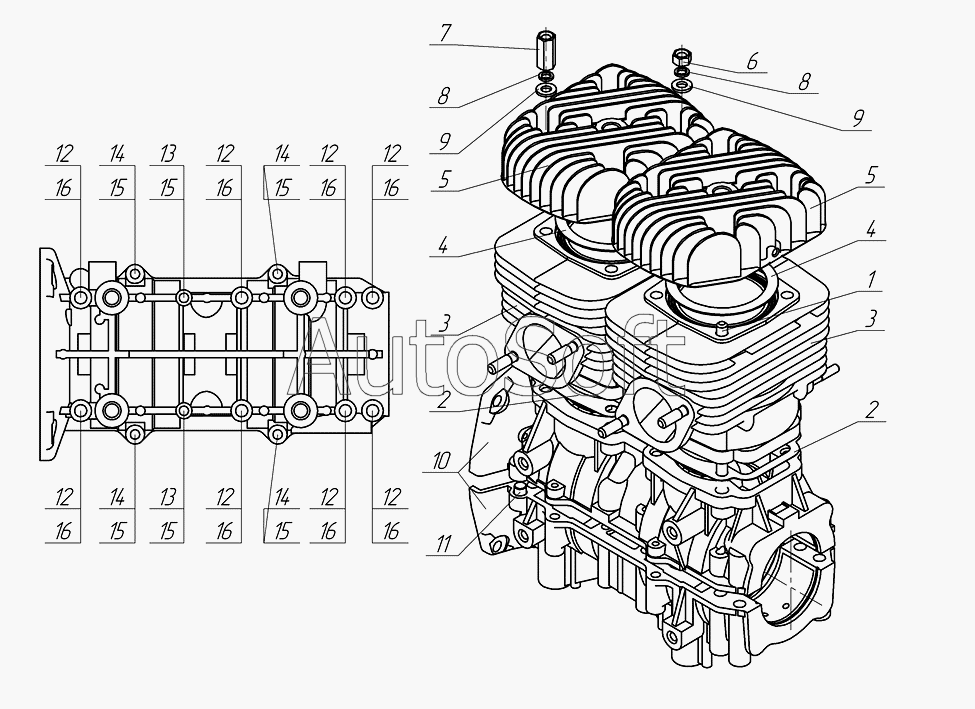

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Картер и цилиндр
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
11
12
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Шпилька | |
| 2 | 4***1 | Прокладка цилиндра | |
| 3 | 4***2 | Цилиндр со шпильками | |
| 4 | 4***0 | Прокладка цилиндра | |
| 5 | 4***2 | Головка цилиндра | |
| 6 | [***] | Гайка М8-6Н.8.016 ГОСТ5927-70 | |
| 7 | 4***6 | Гайка | |
| 8 | [***] | Шайба 8T.65Г.016 OCT37.001.115-75 | |
| 9 | [***] | Шайба 8 OCT37.001.144-96 | |
| 10 | 4***0 | Картер (без шпилек) | |
| 11 | 4***6 | Штифт | |
| 12 | М***0 | Болт | |
| 13 | [***] | Болт М6-6gх65.88.016 ГОСТ7798-70 | |
| 14 | [***] | Болт М6-6gх45.88.016 ГОСТ7798-70 | |
| 15 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 16 | [***] | Шайба 8 OCT37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
