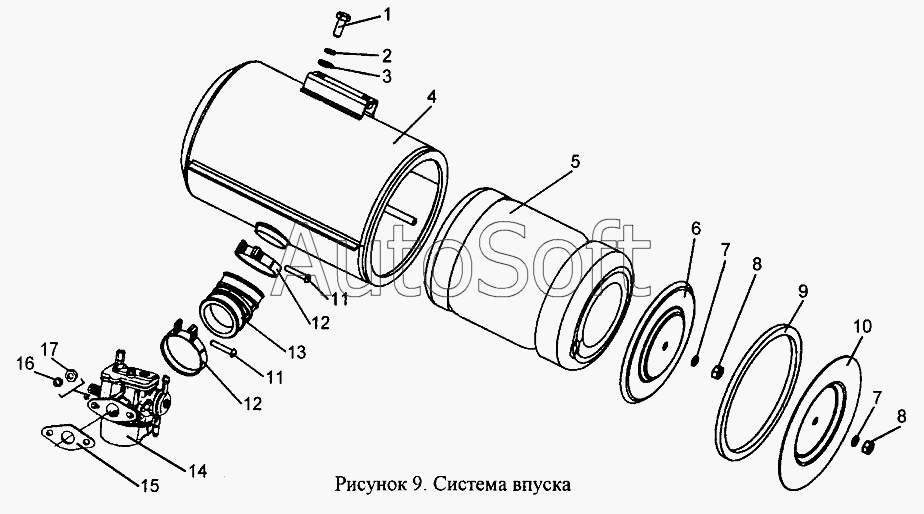

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Система впуска
9
17
16
15
14
13
12
12
11
11
10
1
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Болт с шестигранной головкой (d=М6, S=10, l=16) | |
| 2 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 3 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 4 | 2***0 | Корпус воздухофильтра | |
| 5 | 6***0 | Фильтрующий элемент | |
| 6 | 6***0 | Дно | |
| 7 | [***] | Шайба 6 ОСТ37.001.145-75 | |
| 8 | М***Н | Гайка ОСТ37.001.124-75 | |
| 9 | 6***0 | Пыльник | |
| 10 | 6***1 | Крышка | |
| 11 | М***2 | Винт с полукруглой головкой (d=М4, l=22) | |
| 12 | 2***0 | Хомут в сборе | |
| 13 | 2***6 | Патрубок впускной | |
| 14 | К***В | Карбюратор ОСТ37.001.207-78 | |
| 15 | 2***6 | Прокладка карбюратора | |
| 16 | А***9 | Шайба плоская ГОСТ11371-78 (d=6,4, D=12, t=1,6) | |
| 17 | М***9 | Гайка шестигранная ГОСТ5915-70 (d=М6, S=10) |
