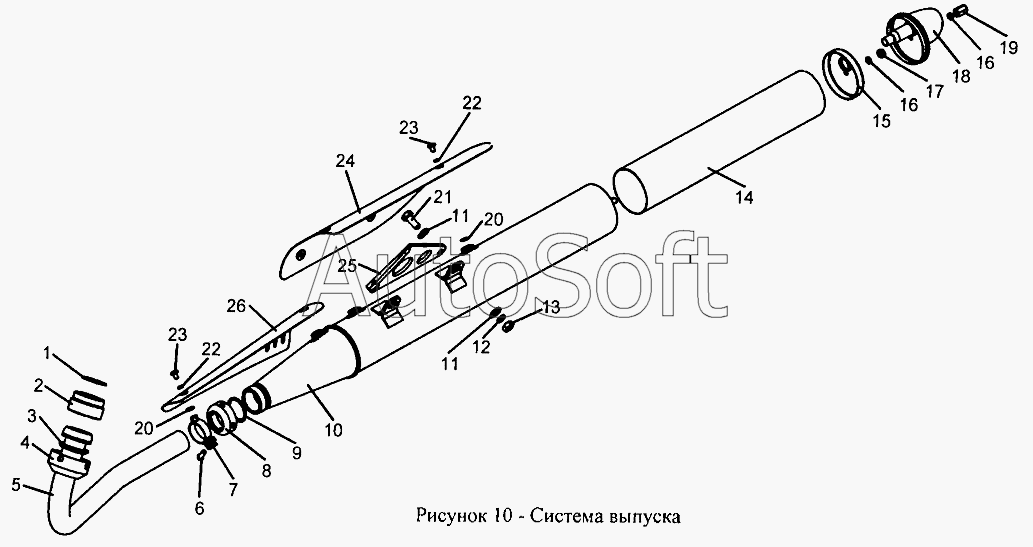

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Система выпуска
14
26
25
24
23
23
22
22
21
20
20
19
18
17
16
16
15
1
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шайба | |
| 2 | 2***0 | Муфта | |
| 3 | 2***7 | Кольцо | |
| 4 | 2***0 | Гайка верхняя | |
| 5 | 2***0 | Труба глушителя | |
| 6 | М***6 | Винт с полукруглой головкой (d=М5, l=16) | |
| 7 | 2***0 | Хомут с гайкой | |
| 8 | 2***7 | Гайка нижняя | |
| 9 | 2***4 | Кольцо | |
| 10 | 2***0 | Глушитель | |
| 11 | И***4 | Шайба плоская (d=8,4, D=16, t=1,6) | |
| 12 | [***] | Шайба 8 ОСТ37.001.115-75 | |
| 13 | М***Н | Гайка ОСТ37.001.124-75 | |
| 14 | 2***0 | Элемент акустический | |
| 15 | 2***6 | Крышка | |
| 16 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 17 | М***Н | Гайка ОСТ37.001.124-75 | |
| 18 | 2***0 | Крышка в сборе | |
| 19 | 2***9 | Гайка | |
| 20 | 7***9 | Шайба | |
| 21 | И***7 | Болт с шестигранной головкой (d=М8х1, S=12, l=20) | |
| 22 | [***] | Шайба 5 ОСТ37.001.145-75 | |
| 23 | 2***2 | Винт | |
| 24 | 2***0 | Накладка | |
| 25 | 2***0 | Кронштейн | |
| 26 | 2***4 | Накладка передняя |
