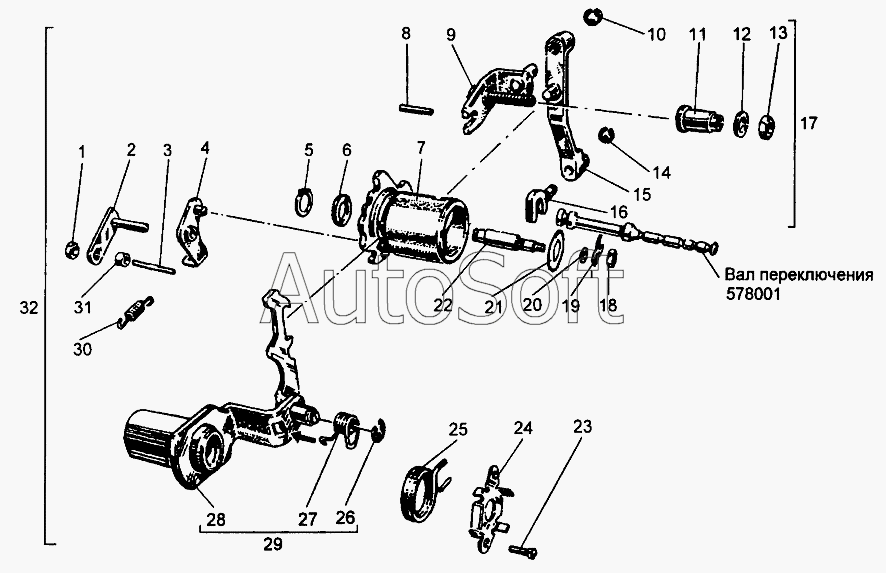

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Механизм переключения передач
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***5 | Гайка ГОСТ5915-70 | |
| 2 | 6***7 | Накладка | |
| 3 | М***9 | Шпилька ГОСТ22038-76 | |
| 4 | 6***6 | Стопорный рычаг | |
| 5 | А***м | Кольцо ГОСТ13942-86 | |
| 6 | 6***7 | Шайба | |
| 7 | 6***3 | Распределительный валик | |
| 8 | В***2 | Штифт | |
| 9 | 6***5 | Опорный угольник | |
| 10 | 9***8 | Шайба | |
| 11 | 6***4 | Шлицевая гайка | |
| 12 | 8***5 | Шайба ГОСТ13463-77 | |
| 13 | М***6 | Гайка шестигранная ГОСТ5915-70 (d=М8, S=10) | |
| 14 | В***2 | Шайба | |
| 15 | 6***1 | Рычаг | |
| 16 | 6***3 | Вилка переключения передач | |
| 17 | 6***1 | Рычаг откидной | |
| 18 | М***5 | Гайка ГОСТ5915-70 | |
| 19 | 8***5 | Шайба ГОСТ13463-77 | |
| 20 | 6***1 | Шайба | |
| 21 | 1***5 | Шайба | |
| 22 | 6***8 | Ось барабана | |
| 23 | М***5 | Болт с шестигранной головкой (d=М6, S=10, l=14) | |
| 24 | 7***1 | Натяжная пластинка | |
| 25 | 6***6 | Пружина переключения | |
| 26 | В***2 | Шайба | |
| 27 | 6***2 | Пружина собачки | |
| 28 | 6***4 | Рычаг переключения | |
| 29 | 6***4 | Рычаг переключения передач | |
| 30 | 0***7 | Натяжная пружина | |
| 31 | 6***0 | Втулка распорная | |
| 32 | В***1 | Механизм переключения передач |
