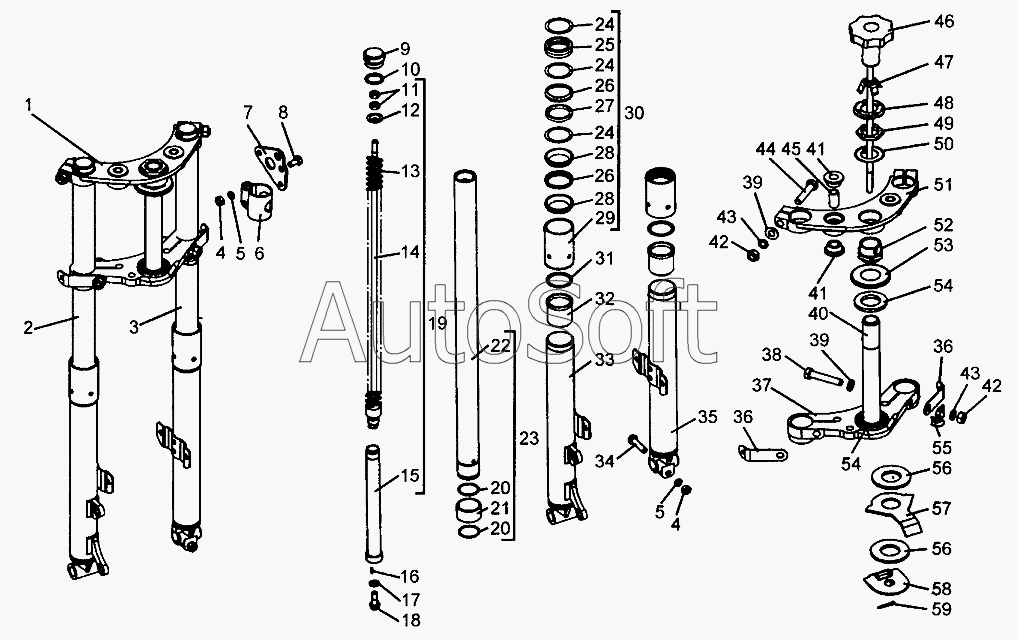

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Подвеска передняя (вилка телескопическая), демпфер руля
45
32
32
33
34
35
36
36
37
38
39
39
40
41
41
42
42
43
43
44
31
46
47
48
49
50
51
52
53
54
54
55
56
56
57
58
59
16
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
20
21
22
23
24
24
24
25
26
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Вилка телескопическая | |
| 2 | 2***0 | Перо вилки левое | |
| 3 | 2***0 | Перо вилки правое | |
| 4 | И***3 | Гайка М8-6Н | |
| 5 | И***4 | Шайба 8 | |
| 6 | 2***3 | Хомут | |
| 7 | 6***0 | Кронштейн | |
| 8 | И***8 | Болт с шестигранной головкой (d=М8, S=12, l=16) | |
| 9 | И***2 | Пробка | |
| 10 | И***5 | Кольцо уплотнительное (d=22, D=28,4, B=3,2) | |
| 11 | М***Н | Гайка ОСТ37.001.124-75 | |
| 12 | И***0 | Шайба | |
| 13 | 2***0 | Пружина вилки | |
| 14 | И***1 | Шток | |
| 15 | И***1 | Стойка амортизатора в сборе | |
| 16 | И***3 | Штифт | |
| 17 | И***6 | Шайба | |
| 18 | И***4 | Болт с шестигранной головкой (d=М8х1, S=11, l=23) | |
| 19 | 2***0 | Амортизатор в сборе | |
| 20 | И***9 | Кольцо стопорное | |
| 21 | И***1 | Поршень | |
| 22 | И***2 | Труба несущая | |
| 23 | И***2 | Труба несущая | |
| 24 | И***8 | Кольцо | |
| 25 | 2***2 | Манжета (d=32, D=42,6, B=12) | |
| 26 | И***7 | Колпачок сальника | |
| 27 | И***1 | Сальник | |
| 28 | И***9 | Манжета (d=32, D=38, B=8,5) | |
| 29 | 2***4 | Корпус сальника | |
| 30 | 2***0 | Сальник в сборе | |
| 31 | И***6 | Прокладка уплотнительная | |
| 32 | И***5 | Втулка скользящей трубы | |
| 32 | И***1 | Втулка скользящей трубы | |
| 33 | 2***0 | Труба скользящая левая с планкой | |
| 34 | И***7 | Болт с шестигранной головкой (d=М8, S=12, l=35) | |
| 35 | 2***0 | Труба скользящая правая с планкой | |
| 36 | 2***2 | Кронштейн | |
| 37 | 2***2 | Мостик нижний | |
| 38 | И***1 | Болт с шестигранной головкой (d=М10, S=14, l=55) | |
| 39 | И***9 | Шайба плоская (d=10,5, D=18, t=2) | |
| 40 | И***1 | Валик рулевой колонки | |
| 41 | И***1 | Втулка | |
| 42 | И***7 | Гайка М10-6Н | |
| 43 | И***5 | Шайба 10 | |
| 44 | И***4 | Болт с шестигранной головкой (d=М10, S=14, l=50) | |
| 45 | И***0 | Втулка | |
| 46 | 6***0 | Рукоятка демпфера | |
| 47 | И***2 | Пружина демпфера | |
| 48 | И***1 | Диск опорный | |
| 49 | И***2 | Гайка шестигранная (d=М26х1,5, S=30) | |
| 50 | И***1 | Шайба рулевой колонки | |
| 51 | 2***2 | Мостик верхний | |
| 52 | И***2 | Гайка шарикоподшипника | |
| 53 | И***1 | Колпачок защитный | |
| 54 | 7***1 | Подшипник | |
| 55 | И***1 | Держатель троса | |
| 56 | И***6 | Шайба фрикционная | |
| 57 | 2***1 | Ограничитель поворота | |
| 58 | 7***1 | Шайба нажимная | |
| 59 | И***3 | Шплинт (d=3,2, l=20) |
