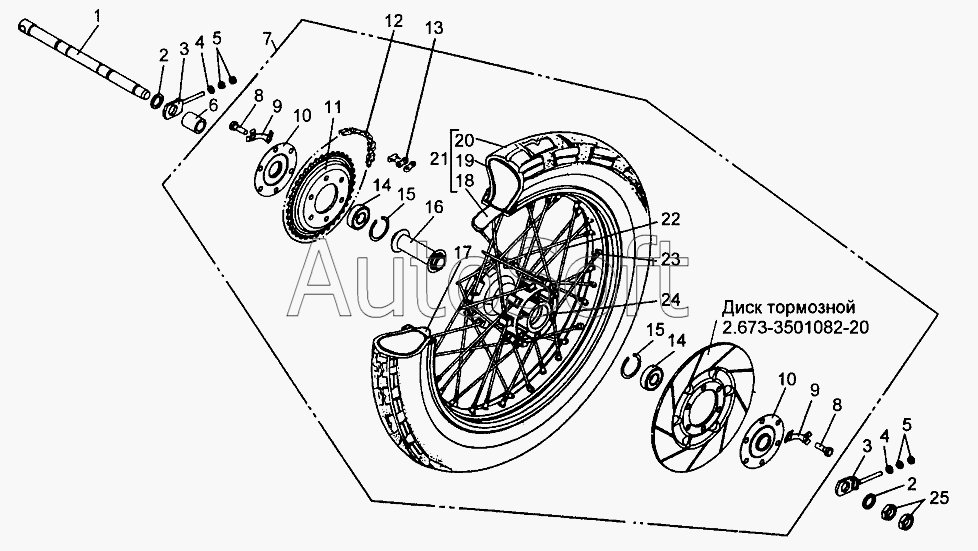

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Колесо заднее
1
2
2
3
3
4
4
5
5
6
7
7
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ось колеса заднего | |
| 2 | И***3 | Шайба плоская (d=17,2, D=25, t=2,5) | |
| 3 | 2***0 | Растяжка | |
| 4 | И***1 | Шайба плоская (d=6,4, D=12, t=1,6) | |
| 5 | И***1 | Гайка М6-6Н | |
| 6 | 2***0 | Втулка распорная | |
| 7 | 2***0 | Колесо с шиной | |
| 7 | 2***0 | Колесо заднее | |
| 7 | 2***0 | Колесо заднее | |
| 8 | 3***9 | Болт М8х24 | |
| 9 | 7***4 | Планка | |
| 10 | 2***0 | Крышка | |
| 11 | 2***0 | Звездочка | |
| 12 | П***1 | Цепь ТУ3-1060-78 | |
| 13 | С***1 | Звено ТУ3-1060-78 | |
| 14 | 1***3 | Подшипник ГОСТ8882-75 | |
| 15 | И***1 | Кольцо стопорное | |
| 16 | 2***0 | Втулка распорная | |
| 17 | 1***1 | Обод | |
| 17 | 2***0 | Обод | |
| 18 | 1***м | Ободная лента | |
| 19 | 3***6 | Камера | |
| 20 | 3***6 | Шина, модель Л-133 | |
| 21 | 3***6 | Шина, модель Л-133 | |
| 22 | 2***0 | Спица | |
| 22 | 2***0 | Спица | |
| 23 | 2***8 | Ниппель М4 | |
| 24 | 2***0 | Ступица колеса | |
| 25 | И***6 | Гайка шестигранная (d=М16х1,5, S=24) |
