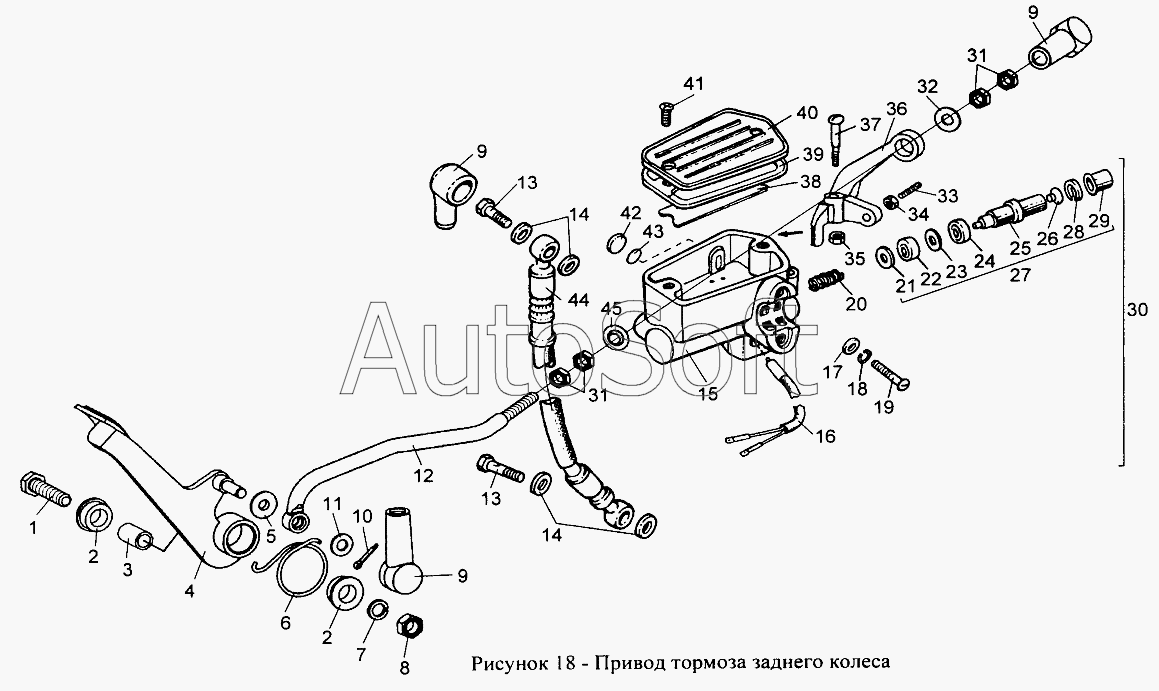

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Привод тормоза заднего колеса
36
25
26
27
28
29
30
31
31
32
33
34
35
24
36
37
38
39
40
41
42
43
44
45
13
13
2
2
3
4
5
6
7
8
9
9
9
10
11
12
1
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***6 | Болт с шестигранной головкой (d=М10, S=14, l=45) | |
| 2 | 6***0 | Втулка | |
| 3 | 6***0 | Втулка | |
| 4 | 2***0 | Педаль тормоза | |
| 5 | 6***0 | Втулка | |
| 6 | И***1 | Пружина | |
| 7 | И***5 | Шайба 10 | |
| 8 | И***5 | Гайка М10-6Н | |
| 9 | 7***5 | Чехол главного цилиндра | |
| 10 | [***] | Шплинт 3,2х20 ОСТ37.001.171-81 | |
| 11 | [***] | Шайба 10 ОСТ37.001.144-75 | |
| 12 | 2***0 | Тяга тормозная | |
| 13 | 7***2 | Болт патрубка | |
| 14 | 3***3 | Шайба уплотнительная | |
| 15 | 7***5 | Корпус цилиндра | |
| 16 | И***0 | Включатель "Стоп" | |
| 17 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 18 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 19 | М***6 | Болт с шестигранной головкой (d=М6, S=10, l=16) | |
| 20 | 7***4 | Пружина | |
| 21 | 7***7 | Шайба упорная | |
| 22 | 7***2 | Манжета главная | |
| 23 | 7***2 | Клапан | |
| 24 | 7***5 | Манжета (d=8, D=16,7, B=4) | |
| 25 | 7***4 | Поршень | |
| 26 | 7***6 | Пята | |
| 27 | 7***0 | Поршень | |
| 28 | 7***8 | Кольцо стопорное | |
| 29 | 7***0 | Чехол (d=6,2, D=19,3, B=21,5) | |
| 30 | 2***0 | Цилиндр главный тормоза | |
| 31 | М***Н | Гайка ОСТ37.001.124-75 | |
| 32 | И***7 | Шайба плоская (d=8,5, D=19, t=1,5) | |
| 33 | 7***4 | Винт М6-6g | |
| 34 | М***Н | Гайка ОСТ37.001.124-75 | |
| 35 | М***Н | Гайка ОСТ37.001.124-75 | |
| 36 | 2***0 | Рычаг тормоза | |
| 36 | 2***0 | Рычаг тормоза | |
| 37 | 7***4 | Винт | |
| 38 | 7***8 | Пластина | |
| 39 | 7***2 | Диафрагма | |
| 40 | 7***6 | Крышка | |
| 41 | М***0 | Винт ОСТ37.001.126-81 | |
| 42 | 7***1 | Указатель уровня | |
| 43 | 7***2 | Кольцо уплотнительное (d=14,8, D=18,6, B=1,9) | |
| 44 | 2***0 | Шланг тормозной | |
| 45 | 2***0 | Шайба центрирующая |
