Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Приборы системы зажигания и коммутации
26
23
24
24
24
24
24
25
25
25
25
25
26
23
27
28
29
29
30
31
32
33
34
35
36
37
38
14
2
3
4
4
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
13
1
15
15
15
15
16
16
16
17
17
18
19
20
21
22
23
23
23

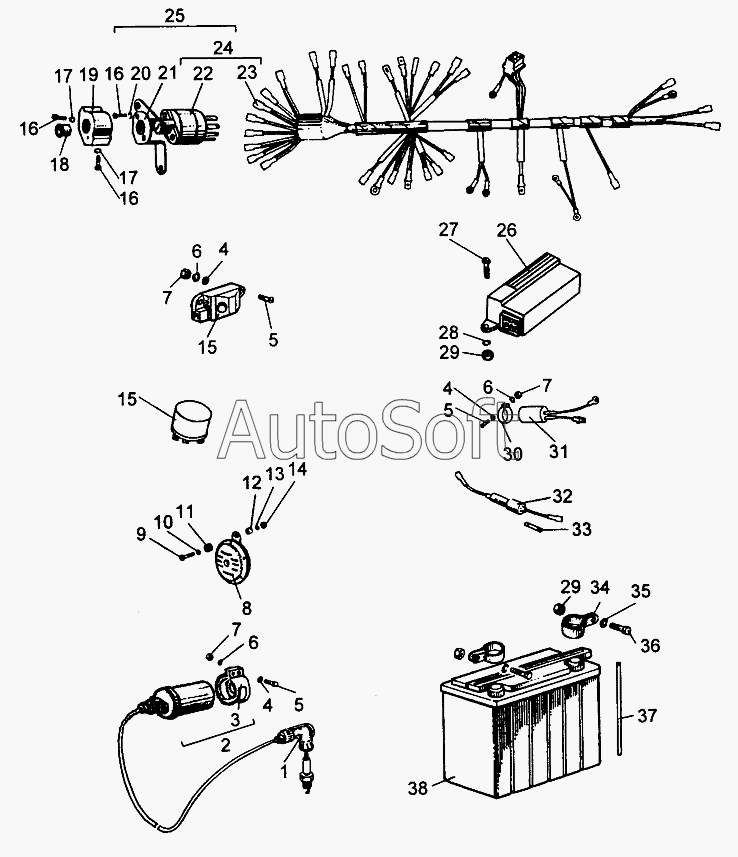

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Наконечник свечной | |
| 2 | Б***0 | Катушка зажигания | |
| 3 | И***1 | Хомутик | |
| 4 | [***] | Шайба 5 ОСТ37.001.144-75 | |
| 5 | М***0 | Винт с полукруглой головкой (d=М5, l=20) | |
| 6 | [***] | Шайба 5 ОСТ37.001.115-75 | |
| 7 | М***Н | Гайка ОСТ37.001.124-75 | |
| 8 | С***1 | Сигнал звуковой безрупорный | |
| 9 | М***0 | Болт с шестигранной головкой (d=М8, S=12, l=20) | |
| 10 | [***] | Шайба 8 ОСТ37.001.144-75 | |
| 11 | И***1 | Втулка | |
| 12 | И***0 | Втулка | |
| 13 | [***] | Шайба 8 ОСТ37.001.115-75 | |
| 14 | М***Н | Гайка ОСТ37.001.124-75 | |
| 15 | 2***7 | Прерыватель указателей поворота | |
| 15 | И***0 | Прерыватель указателей поворота | |
| 16 | М***8 | Винт с полукруглой головкой (d=М4, l=8) | |
| 17 | [***] | Шайба 4 ОСТ37.001.144-75 | |
| 18 | И***6 | Втулка | |
| 19 | 7***4 | Крышка | |
| 20 | [***] | Шайба 4 ОСТ37.001.115-75 | |
| 21 | 7***0 | Кронштейн | |
| 22 | 7***0 | Выключатель зажигания | |
| 23 | 2***0 | Жгут главный | |
| 23 | 2***5 | Жгут главный | |
| 23 | 2***6 | Жгут главный | |
| 23 | 2***0 | Жгут главный | |
| 23 | 2***5 | Жгут главный | |
| 24 | 2***0 | Жгут с выключателем зажигания | |
| 24 | 2***5 | Жгут с выключателем зажигания | |
| 24 | 2***6 | Жгут с выключателем зажигания | |
| 24 | 2***0 | Жгут с выключателем зажигания | |
| 24 | 2***5 | Жгут с выключателем зажигания | |
| 25 | 2***0 | Жгут с кронштейном | |
| 25 | 2***5 | Жгут с кронштейном | |
| 25 | 2***6 | Жгут с кронштейном | |
| 25 | 2***0 | Жгут с кронштейном | |
| 25 | 2***5 | Жгут с кронштейном | |
| 26 | 1***1 | Блок коммутатор-стабилизатор | |
| 26 | 9***4 | Блок коммутатор-стабилизатор | |
| 27 | М***5 | Винт с полукруглой головкой (d=М6, l=25) | |
| 28 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 29 | М***Н | Гайка ОСТ37.001.124-75 | |
| 30 | 7***6 | Хомут | |
| 31 | 7***0 | Конденсатор с проводами | |
| 32 | 7***0 | Предохранитель | |
| 33 | 2***0 | Предохранитель | |
| 34 | И***0 | Хомут | |
| 35 | И***2 | Шайба 6 | |
| 36 | М***6 | Болт с шестигранной головкой (d=М6, S=10, l=16) | |
| 37 | И***5 | Трубка дренажная | |
| 38 | 6***9 | Батарея аккумуляторная |
