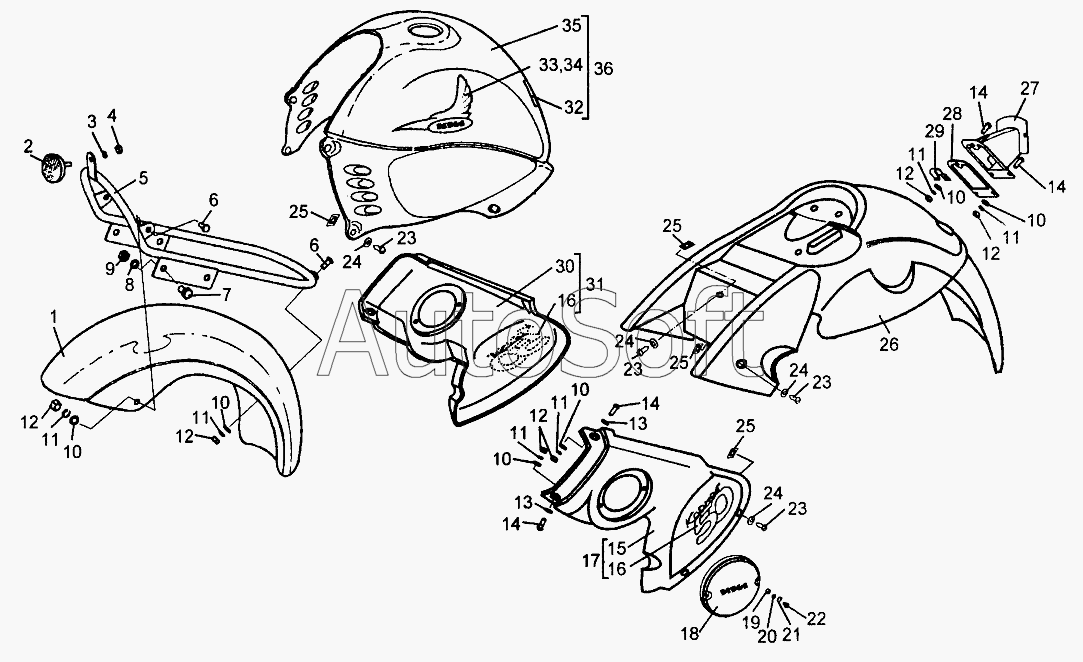

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Щитки колес, накладки боковые, кожух щитка заднего
28
20
21
22
23
23
23
23
24
24
24
24
25
25
25
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
6
7
8
9
1
1
1
1
1
1
11
11
11
11
11
11
12
12
12
12
12
13
13
14
14
14
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Щиток передний | |
| 2 | 1***0 | Световозвращатель | |
| 3 | И***3 | Шайба 6 | |
| 4 | И***1 | Гайка М6-6Н | |
| 5 | 2***0 | Бугель в сборе | |
| 6 | И***Т | Винт М6х14 | |
| 7 | И***8 | Болт с шестигранной головкой (d=М8, S=12, l=16) | |
| 8 | [***] | Шайба 8 ОСТ37.001.115-75 | |
| 9 | М***Н | Гайка ОСТ37.001.124-75 | |
| 10 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 11 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 12 | М***Н | Гайка ОСТ37.001.124-75 | |
| 13 | И***1 | Шайба плоская (d=6,4, D=12, t=1,6) | |
| 14 | И***3 | Винт с полукруглой головкой (d=М6, l=16) | |
| 15 | 2***3 | Боковина левая | |
| 16 | 2***2 | Наклейка | |
| 17 | 2***1 | Боковина левая с наклейкой | |
| 18 | И***1 | Крышка генератора | |
| 19 | М***Н | Гайка ОСТ37.001.124-75 | |
| 20 | [***] | Шайба 5 ОСТ37.001.115-75 | |
| 21 | [***] | Шайба 5 ОСТ37.001.144-75 | |
| 22 | И***2 | Винт с полукруглой головкой (d=М5, l=10) | |
| 23 | И***9 | Винт специальный (d=М5, l=16) | |
| 24 | И***5 | Шайба 5 | |
| 25 | 8***9 | Гайка специальная для саморезов (d=3,5, B=12) | |
| 26 | 2***0 | Кожух щитка заднего | |
| 27 | 2***0 | Кронштейн фонаря | |
| 28 | 2***0 | Прокладка | |
| 29 | 2***0 | Скоба | |
| 30 | 2***2 | Боковина правая | |
| 31 | 2***0 | Боковина правая с наклейкой | |
| 32 | 6***0 | Наклейка | |
| 33 | 2***8 | Наклейка правая | |
| 34 | 2***9 | Наклейка левая | |
| 35 | 2***2 | Накладка бака топливного | |
| 36 | 2***0 | Накладка бака топливного с наклейкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
