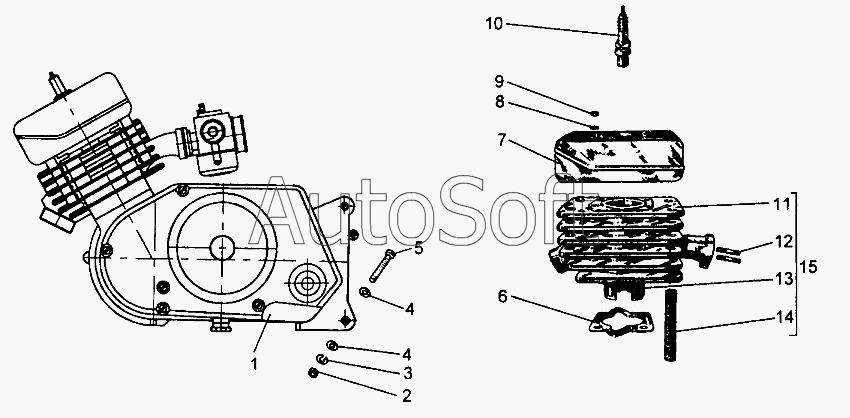

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Двигатель и цилиндр с деталями
8
15
14
13
12
11
10
10
9
1
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Двигатель ТУ4561-025-07514245-96 | |
| 1 | В***4 | Двигатель ТУ4561-025-07514245-96 | |
| 2 | М***Н | Гайка ОСТ37.001.124-75 | |
| 3 | [***] | Шайба 8 ОСТ37.001.115-75 | |
| 4 | [***] | Шайба 8 ОСТ37.001.144-75 | |
| 5 | 2***0 | Болт М8х1-6gх100 | |
| 6 | 2***3 | Прокладка цилиндра | |
| 7 | 2***3 | Головка цилиндра | |
| 8 | 6***9 | Шайба плоская ГОСТ11371-78 (d=6,4, D=12, t=1,6) | |
| 9 | М***9 | Гайка шестигранная ГОСТ5915-70 (d=М6, S=10) | |
| 10 | А***2 | Свеча зажигания ОСТ37.003.081-98 | |
| 10 | А***В | Свеча зажигания ОСТ37.003.081-98 | |
| 11 | 2***5 | Корпус цилиндра | |
| 12 | М***9 | Шпилька ГОСТ22038-76 | |
| 13 | 2***4 | Гильза цилиндра | |
| 14 | 2***7 | Амортизатор | |
| 15 | 2***3 | Цилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
