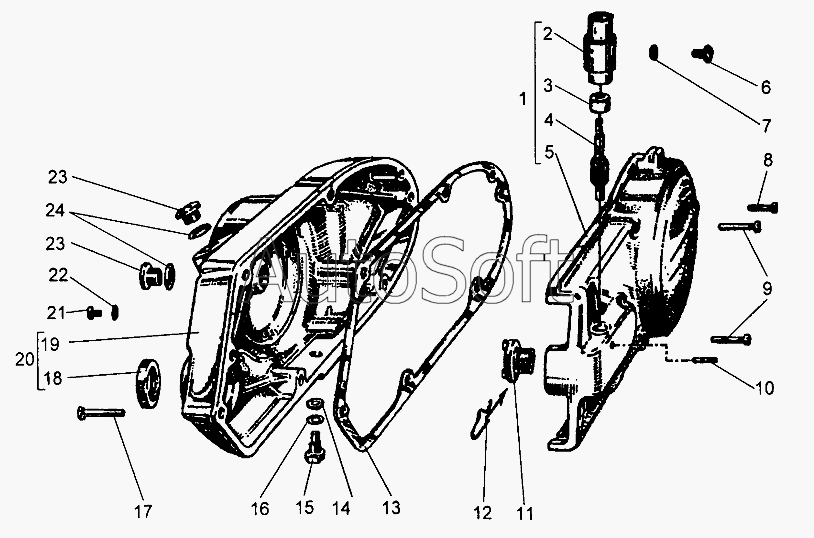

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Крышки картера с деталями
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка картера правая | |
| 2 | В***4 | Втулка | |
| 3 | В***6 | Втулка | |
| 4 | 5***0 | Шестерня ведомая | |
| 5 | 1***4 | Крышка картера правая | |
| 5 | 1***1 | Крышка картера правая | |
| 6 | В***4 | Винт | |
| 7 | 6***9 | Шайба пружинная ГОСТ6402-70 (d=6,1, b=1,4, t=1,4) | |
| 8 | М***9 | Винты с цилиндрической головкой ГОСТ1491-80 (d=М6, l=25) | |
| 9 | М***9 | Винты с цилиндрической головкой ГОСТ1491-80 (d=М6, l=35) | |
| 10 | [***] | Штифт 3х20 ГОСТ3128-70 | |
| 11 | 5***2 | Шестерня спидометра ведущая | |
| 12 | 5***0 | Фиксатор | |
| 13 | 1***1 | Прокладка крышки | |
| 14 | 7***7 | Кольцо | |
| 15 | 1***4 | Пробка | |
| 16 | 1***2 | Уплотнение | |
| 17 | М***9 | Винты с цилиндрической головкой ГОСТ1491-80 (d=М6, l=35) | |
| 18 | 1***1 | Манжета ГОСТ8752-79/ОСТ 38.05146-78 (d=22, D=35, B=7) | |
| 19 | 1***8 | Крышка картера левая | |
| 20 | 1***2 | Крышка левая | |
| 21 | М***9 | Винты с цилиндрической головкой ГОСТ1491-80 (d=М6, l=8) | |
| 22 | 1***6 | Уплотнение | |
| 23 | 1***1 | Пробка | |
| 24 | 9***1 | Кольцо |
