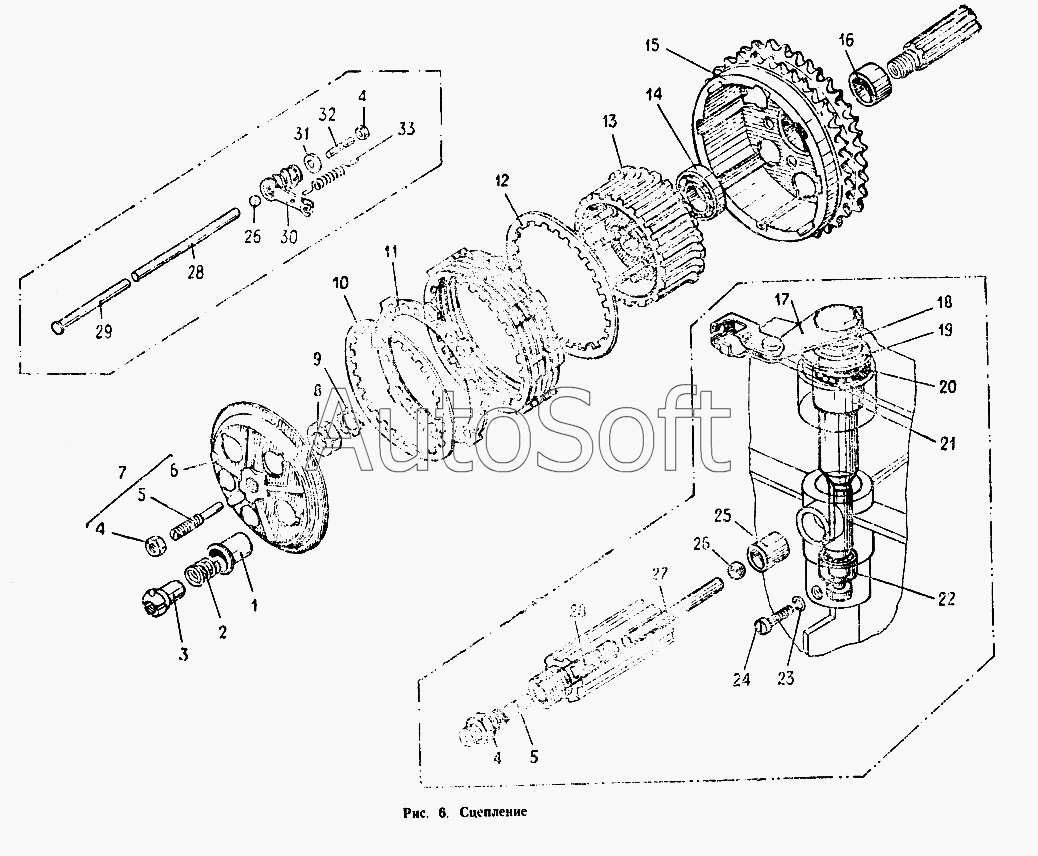

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Сцепление
19
13
14
15
15
15
16
17
18
13
20
21
30
31
31
32
33
33
7
1
2
3
3
4
4
4
5
5
6
6
1
8
8
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***4 | Колпачок | |
| 1 | И***Т | Колпачок | |
| 2 | И***2 | Пружина | |
| 3 | И***5 | Гайка М6-6Н | |
| 3 | И***Т | Гайка М6-6Н | |
| 4 | 2***9 | Гайка М8х1-6Н | |
| 5 | И***0 | Винт М8х1х35 | |
| 6 | И***3 | Диск нажимной | |
| 6 | И***9 | Диск нажимной | |
| 7 | И***2 | Диск нажимной с винтом | |
| 8 | И***4 | Гайка М14х1.5 LH-6Н | |
| 8 | И***Т | Гайка М14х1.5 LH-6Н | |
| 9 | И***1 | Шайба зубчатая | |
| 10 | И***9 | Диск ведомый | |
| 11 | И***1 | Диск сцепления ведущий | |
| 11 | И***2 | Диск сцепления ведущий | |
| 12 | И***0 | Диск опорный муфты сцепления | |
| 13 | И***7 | Барабан внутренний в сборе | |
| 13 | И***1 | Барабан внутренний в сборе | |
| 14 | 1***4 | Подшипник ГОСТ8338-75 | |
| 15 | И***1 | Барабан наружный с деталями | |
| 15 | И***1 | Барабан наружный с деталями | |
| 15 | И***2 | Барабан наружный с деталями | |
| 16 | И***9 | Втулка распорная наружного барабана | |
| 17 | И***1 | Рычаг выжима сцепления | |
| 18 | И***3 | Пружина | |
| 19 | 7***6 | Шайба | |
| 20 | И***2 | Сальник правый в сборе | |
| 21 | Г***8 | Подшипник ГОСТ4060-78 | |
| 30 | И***Т | Червяк с рычагом сцепления | |
| 31 | И***7 | Колпачок | |
| 31 | И***Т | Колпачок | |
| 32 | И***1 | Винт М8х1-6gх31 | |
| 33 | И***6 | Пружина | |
| 33 | И***Т | Пружина |
