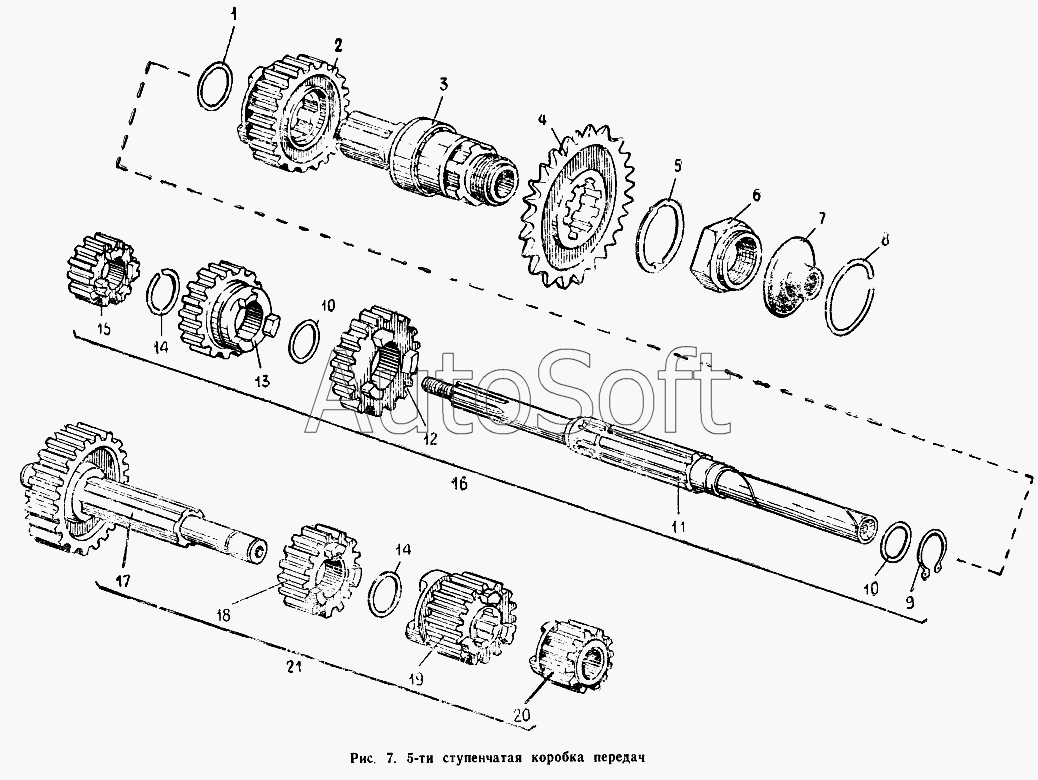

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). 5-ти ступенчатая коробка передач
1
1
2
3
4
4
5
5
6
6
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***4 | Шайба | |
| 1 | И***1 | Шайба | |
| 2 | И***4 | Шестерня вторичного вала | |
| 3 | И***0 | Вал вторичный с роликоподшипником | |
| 4 | И***8 | Звездочка вторичного вала (z=18) | |
| 4 | И***2 | Звездочка вторичного вала (z=15) | |
| 5 | И***9 | Шайба стопорная | |
| 5 | И***Т | Шайба стопорная | |
| 6 | И***0 | Гайка вторичного вала | |
| 6 | И***Т | Гайка вторичного вала М30х1,5LH-6Н | |
| 7 | И***6 | Колпачок гайки вторичного вала | |
| 8 | И***0 | Кольцо | |
| 8 | И***Т | Кольцо | |
| 9 | И***8 | Кольцо С20 ГОСТ13942-86 | |
| 10 | И***4 | Шайба | |
| 11 | И***4 | Вал первичный | |
| 12 | И***2 | Шестерня в сборе | |
| 13 | И***1 | Шестерня IV передачи ведущая | |
| 14 | И***8 | Кольцо установочное | |
| 15 | И***5 | Шестерня I и II передачи ведущая | |
| 16 | И***0 | Вал первичный с шестернями | |
| 17 | И***1 | Вал промежуточный | |
| 18 | И***6 | Шестерня IV передачи ведомая | |
| 19 | И***7 | Шестерня III передачи | |
| 20 | И***3 | Шестерня промежуточного вала в сборе | |
| 21 | И***1 | Вал промежуточный с шестернями |
