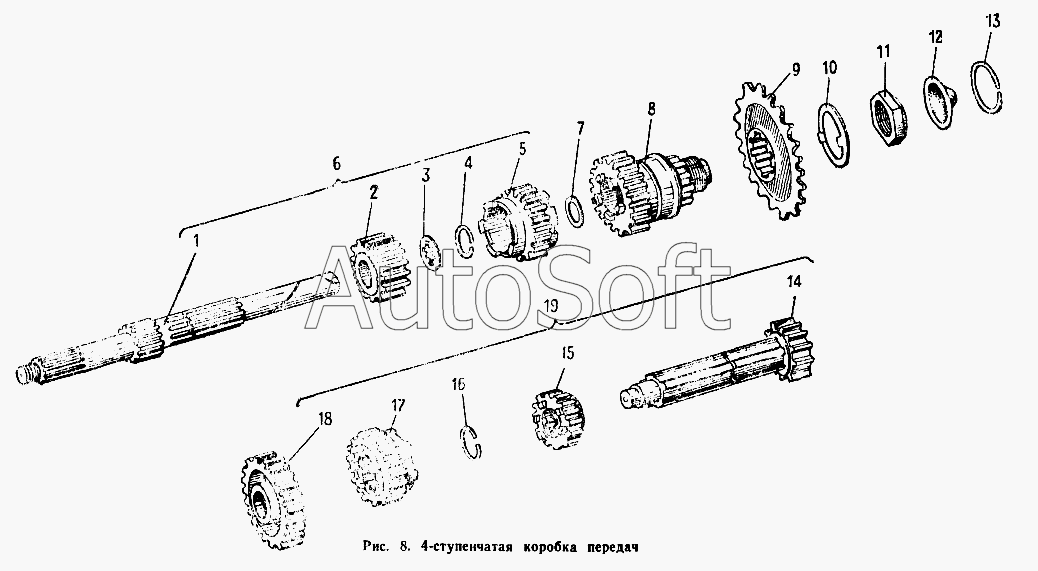

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). 4-х ступенчатая коробка передач
10
19
18
17
16
15
14
13
13
12
11
11
1
10
9
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***2 | Вал первичный | |
| 2 | И***2 | Шестерня II передачи | |
| 3 | И***1 | Шайба упорная | |
| 4 | И***2 | Кольцо установочное | |
| 5 | И***1 | Шестерня II и IV передач | |
| 6 | И***1 | Вал первичный в сборе | |
| 7 | И***4 | Шайба | |
| 7 | И***1 | Шайба | |
| 8 | И***1 | Вал вторичный с подшипником | |
| 9 | И***8 | Звездочка вторичного вала (z=18) | |
| 9 | И***2 | Звездочка вторичного вала (z=15) | |
| 10 | И***9 | Шайба стопорная | |
| 10 | И***Т | Шайба стопорная | |
| 11 | И***0 | Гайка вторичного вала | |
| 11 | И***Т | Гайка вторичного вала М30х1,5LH-6Н | |
| 12 | И***6 | Колпачок гайки вторичного вала | |
| 13 | И***0 | Кольцо | |
| 13 | И***Т | Кольцо | |
| 14 | И***6 | Вал промежуточный | |
| 15 | И***1 | Шестерня III передачи | |
| 16 | И***8 | Кольцо установочное | |
| 17 | И***2 | Шестерня I и III передач | |
| 18 | И***1 | Шестерня I передачи в сборе | |
| 19 | И***2 | Вал промежуточный с шестернями |
