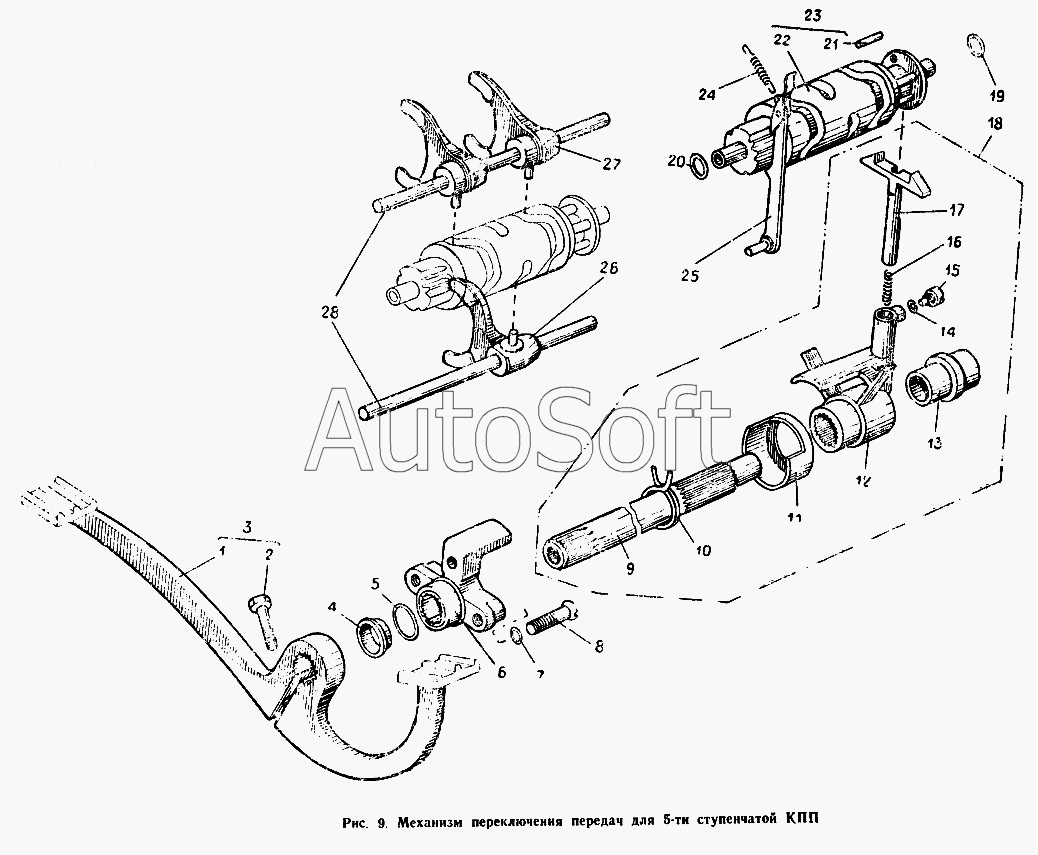

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Механизм переключения передач для 5-ти ступенчатой КПП
1
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***1 | Рычаг переключения | |
| 1 | И***Т | Рычаг переключения | |
| 2 | И***8 | Болт М8х1-6gх20 | |
| 2 | И***Т | Болт М8х1-6gх20 | |
| 3 | И***0 | Рычаг переключения в сборе | |
| 3 | И***Т | Рычаг переключения в сборе | |
| 4 | И***1 | Кольцо | |
| 5 | И***1 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) | |
| 6 | И***6 | Упор механизма переключения | |
| 7 | 2***2 | Шайба 6 | |
| 8 | И***7 | Винт М6-6gх22 | |
| 8 | И***Т | Винт В1М6-6gх22 | |
| 9 | И***1 | Вал механизма переключения | |
| 10 | И***6 | Пружина | |
| 11 | И***8 | Стакан внутренний | |
| 12 | И***1 | Опора | |
| 13 | И***5 | Втулка | |
| 14 | 2***9 | Шайба 5 | |
| 15 | И***3 | Винт | |
| 16 | И***4 | Пружина | |
| 17 | И***2 | Собачка | |
| 18 | И***0 | Вал переключения в сборе | |
| 19 | И***2 | Шайба | |
| 20 | И***9 | Шайба | |
| 21 | И***7 | Поводок | |
| 22 | И***6 | Валик переключения передач | |
| 23 | И***5 | Валик переключения передач | |
| 24 | И***6 | Пружина | |
| 24 | И***Т | Пружина | |
| 25 | И***2 | Фиксатор в сборе | |
| 26 | И***8 | Вилка промежуточного вала | |
| 27 | И***9 | Вилка | |
| 28 | И***2 | Валик |
