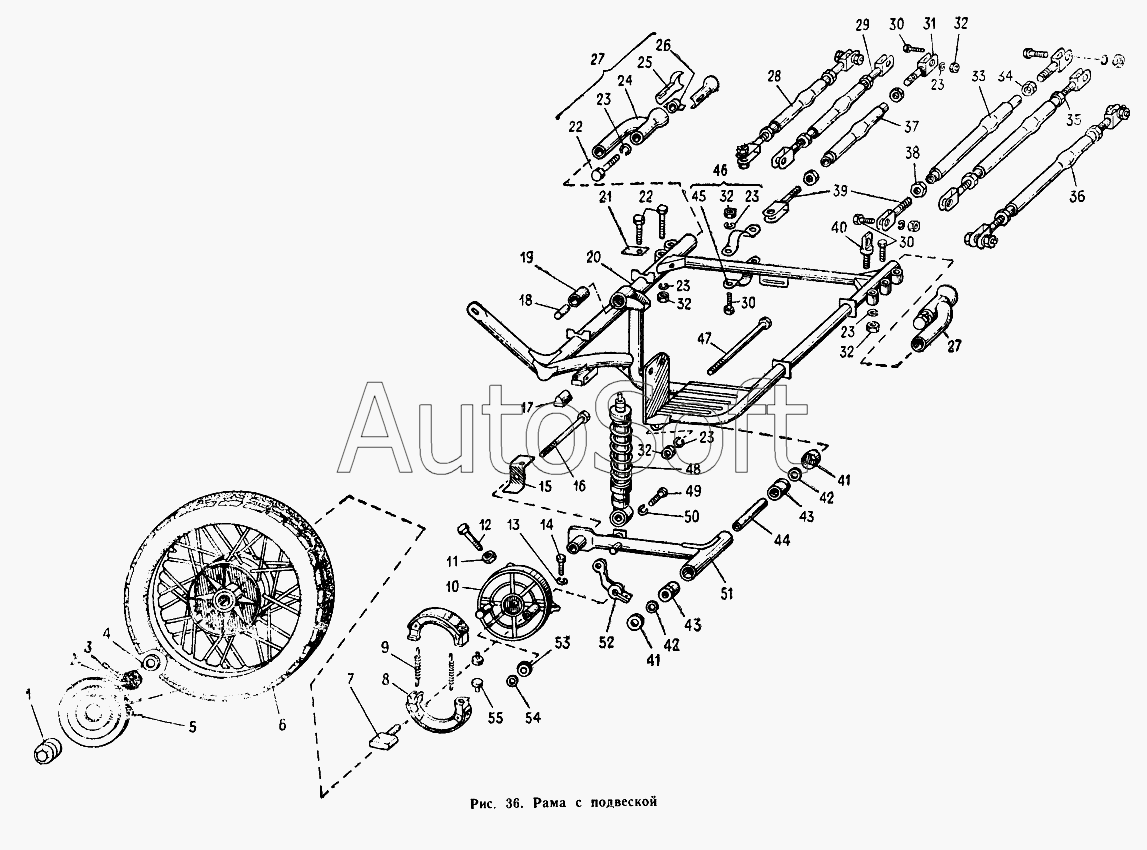

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Рама с подвеской
35
41
41
40
39
38
37
36
36
35
42
42
34
33
32
32
32
32
32
31
30
30
30
29
29
48
55
54
53
52
51
51
50
49
28
48
47
46
45
45
44
43
43
8
15
14
13
12
11
10
10
9
16
7
6
6
5
4
3
2
1
16
17
18
19
19
20
20
21
22
22
23
23
23
23
23
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Гайка М2х1-6e8g | |
| 2 | [***] | Гайка М16х1,5-7Н | |
| 3 | [***] | Шплинт 3,2х32 | |
| 4 | Б***5 | Шайба | |
| 5 | Б***1 | Крышка декоративная | |
| 6 | 9***Б | Колесо с шиной | |
| 6 | 9***Б | Колесо с шиной | |
| 7 | И***7 | Кулачок тормоза переднего колеса | |
| 8 | И***3 | Колодка тормозная | |
| 9 | 9***2 | Пружина тормозных колодок | |
| 10 | 9***Б | Крышка тормозного барабана | |
| 10 | 9***Б | Крышка тормозного барабана | |
| 11 | 9***2 | Контргайка | |
| 12 | 9***0 | Болт регулировочный М8-8gх50 | |
| 13 | 9***2 | Шайба | |
| 14 | 9***4 | Болт М6-8gх20 | |
| 15 | 9***4 | Ограничитель | |
| 16 | 9***Б | Ось | |
| 16 | 9***Б | Ось | |
| 17 | 9***6 | Буфер подвески | |
| 18 | В***9 | Ось амортизатора верхняя | |
| 19 | В***1 | Вкладыш резиновый верхний | |
| 19 | В***1 | Вкладыш резиновый верхний | |
| 20 | 9***Б | Рама | |
| 20 | 9***Б | Рама | |
| 21 | 9***8 | Хомут | |
| 22 | [***] | Болт М12-8gх50 | |
| 23 | [***] | Шайба 12 | |
| 24 | 9***Б | Корпус шарового зажима | |
| 25 | Б***1 | Кулак | |
| 26 | Б***3 | Гайка М12-6Н | |
| 27 | 9***Б | Зажим шаровой | |
| 28 | 9***Б | Растяжка задняя | |
| 28 | 9***Б | Растяжка задняя | |
| 29 | 9***Б | Растяжка задняя | |
| 29 | 9***Б | Растяжка задняя | |
| 30 | 9***4 | Болт М12-8gх38 | |
| 31 | 9***Б | Вилка верхняя | |
| 32 | 9***8 | Гайка М12-7Н | |
| 33 | 9***0 | Труба растяжки передней | |
| 34 | 9***6 | Гайка М16х1,5LH-7Н | |
| 35 | 9***Б | Растяжка передняя | |
| 35 | 9***Б | Растяжка передняя | |
| 36 | 9***Б | Растяжка передняя | |
| 36 | 9***Б | Растяжка передняя | |
| 37 | 9***0 | Труба растяжки задней | |
| 38 | 9***6 | Гайка М16х1,5-7Н | |
| 39 | 9***Б | Вилка нижняя | |
| 40 | 9***2 | Проушина | |
| 41 | 9***8 | Шайба | |
| 42 | 9***0 | Кольцо уплотнительное подшипника | |
| 43 | 9***6 | Втулка | |
| 44 | 9***4 | Трубка распорная | |
| 45 | 9***0 | Полумуфта | |
| 45 | 9***0 | Полумуфта | |
| 46 | 9***Б | Полумуфта в сборе | |
| 47 | 9***Б | Ось подвески | |
| 48 | 9***Б | Амортизатор | |
| 48 | 9***Б | Амортизатор | |
| 49 | 9***0 | Болт крепления амортизатора М10-8gх41 | |
| 50 | [***] | Шайба 10 | |
| 51 | 9***Б | Корпус рычага подвески | |
| 51 | 9***Б | Корпус рычага подвески | |
| 52 | 9***8 | Рычаг тормоза передний | |
| 53 | 9***4 | Шайба упорная | |
| 54 | 9***6 | Шайба штампованная | |
| 55 | И***4 | Пята |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
