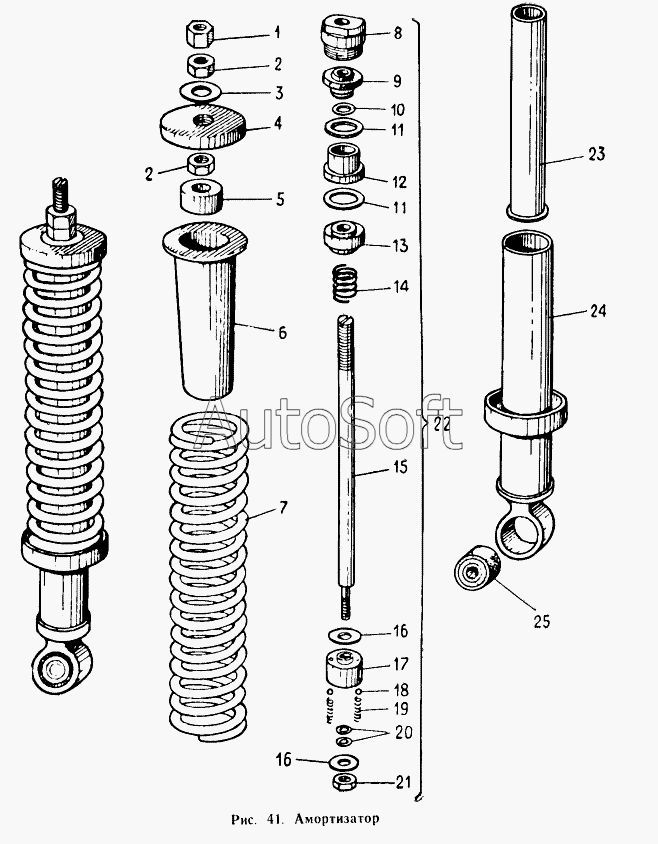

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Амортизатор бокового прицепа
13
25
24
23
22
21
20
19
18
17
16
16
15
14
1
12
11
11
10
9
8
7
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***6 | Контргайка М10-7Н | |
| 2 | 9***8 | Гайка М10-7Н | |
| 3 | 9***1 | Шайба | |
| 4 | 9***2 | Упор | |
| 5 | В***7 | Буфер | |
| 6 | 9***4 | Стакан | |
| 7 | 9***8 | Пружина амортизатора | |
| 7 | 9***8 | Пружина амортизатора | |
| 8 | 9***6 | Гайка корпуса М28х0,75-7h | |
| 9 | В***2 | Сальник | |
| 10 | В***5 | Пружина сальника | |
| 11 | В***1 | Кольцо уплотнительное | |
| 12 | 9***0 | Втулка сальника | |
| 13 | 9***0 | Корпус сальника | |
| 14 | 9***0 | Пружина отбоя | |
| 15 | 9***0 | Шток | |
| 16 | В***2 | Шайба поршня | |
| 17 | В***4 | Поршень амортизатора | |
| 18 | [***] | Шарик 5.5-100 ГОСТ3722-81 | |
| 19 | В***3 | Пружина | |
| 20 | В***5 | Кольцо регулировочное | |
| 21 | [***] | Гайка М6-7G | |
| 22 | 9***Б | Шток амортизатора | |
| 23 | 9***Б | Цилиндр | |
| 24 | 9***Б | Резервуар | |
| 25 | И***Б | Сайлентблок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
