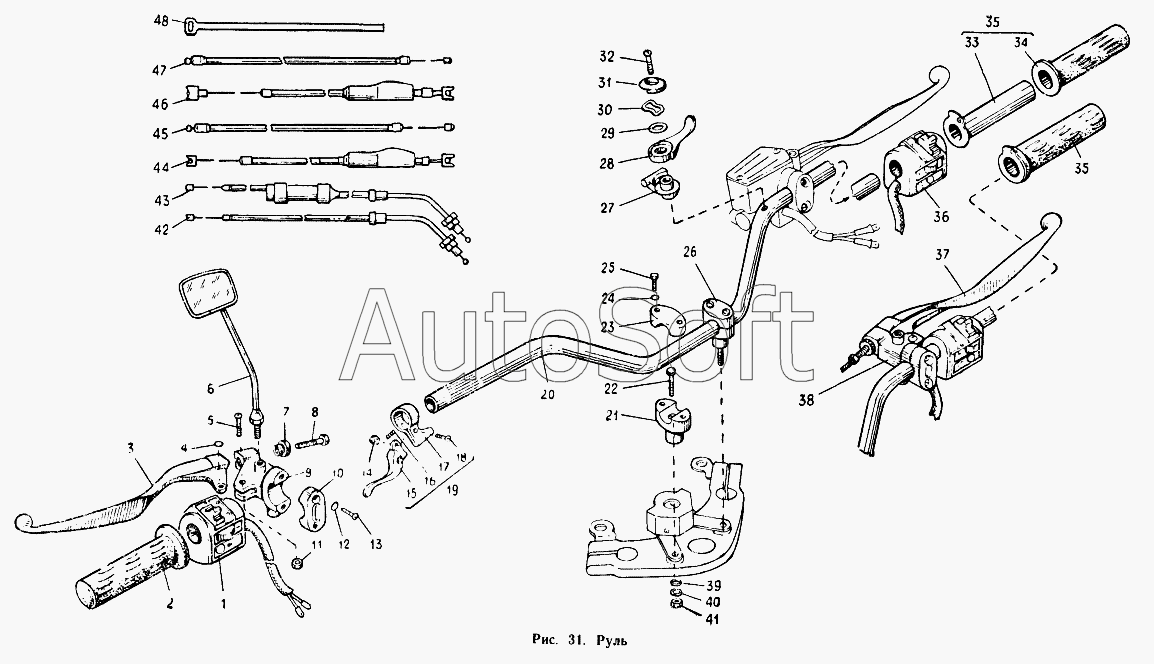

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Руль
31
36
36
36
35
35
35
35
34
34
33
33
32
37
31
30
29
28
28
27
27
26
26
46
48
47
46
46
25
45
45
44
43
42
41
40
39
38
7
12
11
11
10
10
9
8
8
7
12
6
6
5
4
4
3
2
1
1
19
24
23
23
22
21
21
20
20
19
1
18
17
17
16
15
15
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.107-3400010 | 7***0 | Руль | |
| 7.107-3400010-20 | 7***0 | Руль | |
| 7.107-3402010 | 7***0 | Руль | |
| 7.1077-3400010 | 7***0 | Руль | |
| 7.1077-3402010 | 7***0 | Руль | |
| 1 | 7***0 | Переключатель сигнализации | |
| 1 | И***0 | Переключатель левый | |
| 1 | И***Т | Переключатель левый | |
| 2 | И***3 | Рукоятка руля левая | |
| 3 | 7***3 | Рычаг левый | |
| 4 | 7***2 | Кольцо | |
| 4 | 7***2 | Кольцо | |
| 5 | 7***4 | Винт | |
| 6 | И***1 | Зеркало | |
| 6 | И***Т | Зеркало | |
| 7 | И***4 | Контргайка | |
| 7 | И***4 | Контргайка | |
| 8 | И***2 | Винт регулировочный | |
| 8 | И***2 | Винт регулировочный | |
| 9 | 7***3 | Кронштейн рычага левый | |
| 10 | 7***4 | Хомут кронштейна | |
| 10 | 7***4 | Хомут кронштейна | |
| 11 | 2***9 | Гайка М6-6Н | |
| 11 | 2***9 | Гайка М6-6Н | |
| 12 | 2***9 | Шайба 6 | |
| 12 | 2***9 | Шайба 6 | |
| 13 | [***] | Винт М6-6gх25 | |
| 13 | [***] | Винт М6-6gх25 | |
| 14 | [***] | Гайка М5-6Н | |
| 15 | И***7 | Рычаг декомпрессора | |
| 15 | И***Т | Рычаг декомпрессора | |
| 16 | И***3 | Винт М6-6gх6 | |
| 17 | И***6 | Корпус рычага декомпрессора | |
| 17 | И***Т | Корпус рычага декомпрессора | |
| 18 | 2***3 | Винт М5-6gх16 | |
| 19 | И***4 | Рычаг декомпрессора в сборе | |
| 19 | И***Т | Рычаг декомпрессора в сборе | |
| 20 | И***2 | Руль (труба) | |
| 20 | И***Т | Руль (труба) | |
| 21 | И***4 | Держатель руля | |
| 21 | И***Т | Держатель руля | |
| 22 | И***1 | Болт М10х1-6gх50 | |
| 23 | И***1 | Накладка | |
| 23 | И***Т | Накладка | |
| 24 | 2***9 | Шайба 8 | |
| 25 | И***1 | Болт М8х1-6gх35 | |
| 26 | И***5 | Держатель руля | |
| 26 | И***Т | Держатель руля | |
| 27 | И***5 | Корпус рычага | |
| 27 | И***Т | Корпус рычага | |
| 28 | И***4 | Рычаг топливного корректора | |
| 28 | И***Т | Рычаг топливного корректора | |
| 29 | И***5 | Шайба | |
| 30 | И***8 | Шайба волнообразная | |
| 31 | И***6 | Крышка рычага | |
| 31 | И***Т | Крышка рычага | |
| 32 | И***7 | Винт М6-6gх22 | |
| 33 | И***2 | Катушка | |
| 33 | И***3 | Катушка | |
| 34 | И***7 | Рукоятка руля правая | |
| 34 | И***Т | Рычаг декомпрессора | |
| 35 | И***2 | Ручка в сборе | |
| 35 | И***3 | Ручка в сборе | |
| 36 | 7***0 | Переключатель комбинированный | |
| 36 | И***0 | Переключатель правый | |
| 36 | И***Т | Переключатель правый | |
| 37 | 7***0 | Рычаг тормоза | |
| 38 | 7***2 | Кронштейн рычага правый | |
| 39 | И***1 | Шайба | |
| 40 | 2***9 | Шайба 10 | |
| 41 | 2***9 | Гайка М10х1-6Н | |
| 42 | И***3 | Трос газа | |
| 43 | И***1 | Троса в сборе | |
| 44 | И***2 | Трос ручного тормоза | |
| 45 | И***1 | Трос топливного корректора | |
| 45 | И***Т | Трос топливного корректора | |
| 46 | И***1 | Трос сцепления | |
| 46 | И***Т | Трос сцепления | |
| 46 | И***2 | Трос сцепления | |
| 47 | И***6 | Трос декомпрессора | |
| 48 | И***1 | Хомутик |
