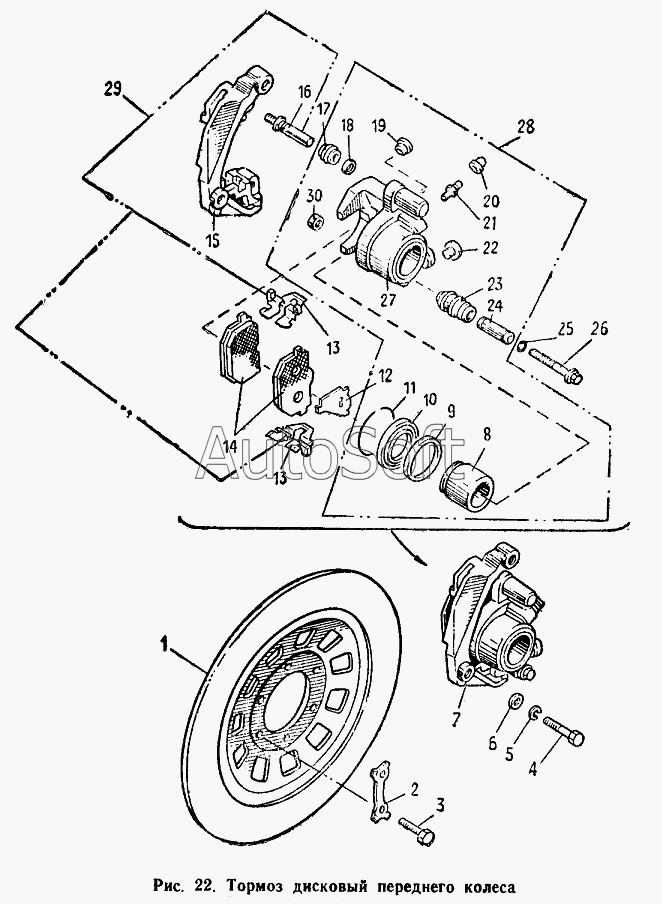

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Тормоз дисковый переднего колеса
24
16
17
18
19
20
21
22
23
15
25
26
27
27
28
29
30
1
15
14
13
13
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Диск тормозной | |
| 2 | 7***4 | Планка | |
| 3 | 3***9 | Болт М8х24 | |
| 4 | 7***6 | Болт М10х1,25-6gх36 | |
| 5 | 2***9 | Шайба 10 | |
| 6 | 2***9 | Шайба 10 | |
| 7 | 7***0 | Скоба тормоза | |
| 7 | 7***0 | Скоба тормоза | |
| 8 | 7***5 | Поршень | |
| 9 | 7***1 | Кольцо уплотнительное (d=39,32, D=45,82, B=3,3) | |
| 10 | 7***8 | Манжета (d=27,3, D=48,4, B=5,8) | |
| 11 | 7***7 | Кольцо стопорное | |
| 12 | 7***5 | Пластина противоскрипная | |
| 13 | 7***4 | Защелка | |
| 14 | 7***0 | Колодка тормоза | |
| 15 | 7***6 | Направляющая колодок | |
| 15 | 7***6 | Направляющая колодок | |
| 16 | 7***2 | Палец направляющий | |
| 17 | 7***9 | Чехол (d=9,5, D=12, B=14) | |
| 18 | 7***2 | Фиксатор | |
| 19 | 7***7 | Крышка индикатора | |
| 20 | 4***5 | Колпачок | |
| 21 | 4***5 | Клапан выпуска воздуха | |
| 22 | 7***1 | Пробка | |
| 23 | 7***6 | Чехол (d=10, D=22,6, B=37,5) | |
| 24 | 7***4 | Втулка | |
| 25 | 2***9 | Шайба 8 | |
| 26 | 7***7 | Болт | |
| 27 | 7***4 | Корпус скобы | |
| 27 | 7***4 | Корпус скобы | |
| 28 | 7***Б | Корпус скобы тормоза | |
| 29 | 7***Б | Направляющая колодок | |
| 30 | 2***9 | Гайка М8-6Н |
