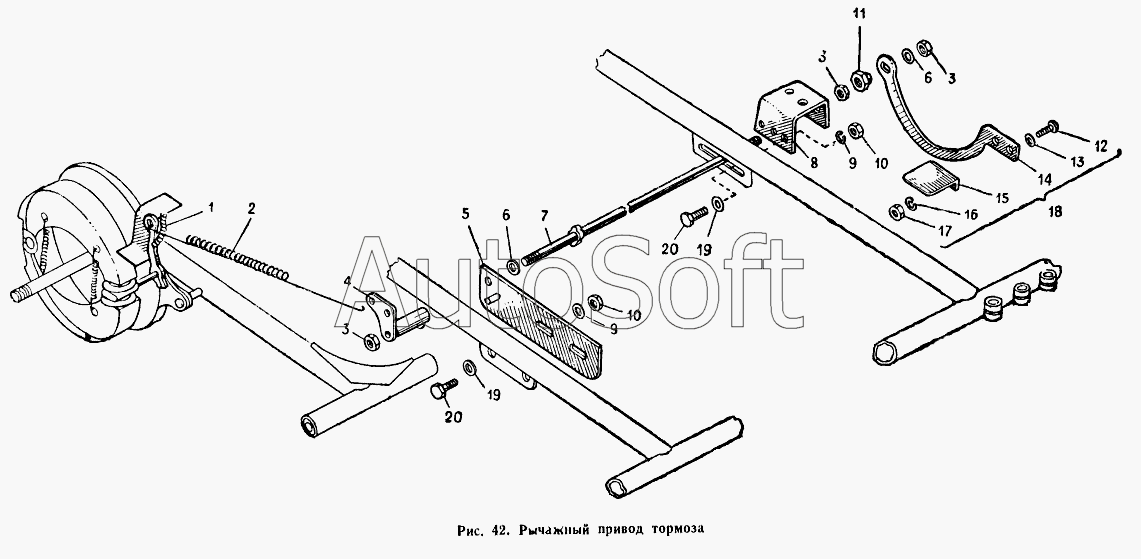

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Рычажный привод тормоза
11
20
20
19
19
18
17
16
15
14
13
12
1
10
10
9
9
8
7
6
6
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***1 | Пружина | |
| 2 | 9***6 | Пружина | |
| 3 | 9***4 | Гайка М10LH-7H | |
| 4 | 9***Б | Рычаг в сборе | |
| 5 | 9***Б | Опора правая в сборе | |
| 6 | [***] | Шайба 10 | |
| 7 | 9***2 | Вал | |
| 8 | 9***3 | Скоба | |
| 9 | [***] | Шайба 8 | |
| 10 | 9***6 | Гайка М8-7Н | |
| 11 | 9***5 | Втулка резьбовая | |
| 12 | [***] | Винт ВМ5-8gх14 | |
| 13 | [***] | Шайба 5 | |
| 14 | 9***0 | Рычаг педали | |
| 15 | 9***0 | Педаль | |
| 16 | [***] | Шайба 5 | |
| 17 | [***] | Гайка М5-7G | |
| 18 | 9***Б | Педаль в сборе | |
| 19 | В***0 | Шайба 8 | |
| 20 | [***] | Болт М8-8gх20 |
