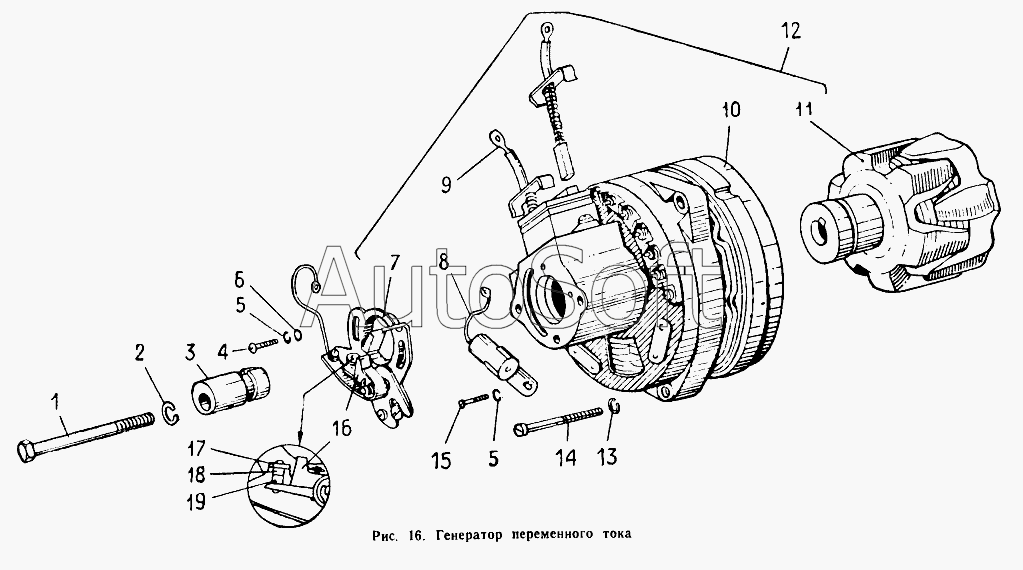

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Генератор переменного тока
11
19
19
18
18
17
17
16
16
15
14
13
12
12
12
1
10
9
9
8
8
7
7
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***8 | Болт М7-6gх103 | |
| 2 | И***7 | Шайба 7 | |
| 3 | И***1 | Кулачок прерывателя | |
| 3 | И***Т | Кулачок прерывателя | |
| 4 | 2***9 | Винт М4-6gх8 | |
| 5 | И***4 | Шайба 4 | |
| 6 | 2***9 | Шайба 4 | |
| 7 | Г***5 | Прерыватель в сборе | |
| 7 | Г***Т | Прерыватель в сборе | |
| 7 | Г***Э | Прерыватель в сборе | |
| 8 | К***1 | Конденсатор | |
| 8 | К***Т | Конденсатор | |
| 9 | 2***0 | Щетка | |
| 9 | 2***Т | Щетка | |
| 10 | 2***0 | Статор с крышками | |
| 11 | 2***0 | Ротор | |
| 12 | 2***1 | Генератор без прерывателя | |
| 12 | 2***1 | Генератор без прерывателя | |
| 12 | 2***1 | Генератор без прерывателя | |
| 13 | И***5 | Шайба 5 | |
| 14 | [***] | Винт М5-6gх45 | |
| 15 | [***] | Винт М4-6gх6 | |
| 16 | Г***8 | Молоточек в сборе | |
| 16 | Г***Т | Молоточек в сборе | |
| 17 | Г***7 | Наковаленка в сборе | |
| 17 | Г***Т | Наковаленка в сборе | |
| 18 | Г***2 | Контакт наковаленки | |
| 18 | Г***Т | Контакт наковаленки | |
| 19 | Г***1 | Контакт молоточка | |
| 19 | Г***Т | Контакт молоточка |
