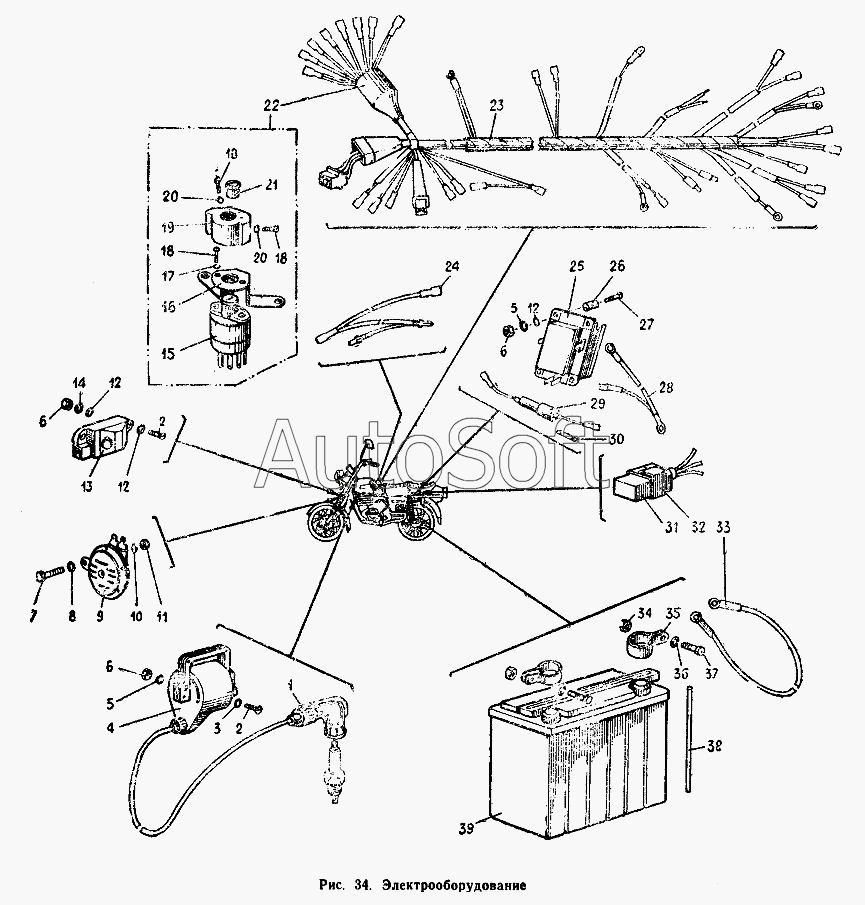

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Электрооборудование
29
22
23
23
24
24
25
25
26
27
27
28
29
22
30
30
31
32
33
34
35
36
37
38
39
11
2
2
3
4
4
4
5
5
6
6
6
7
8
9
10
10
1
12
12
12
13
13
14
15
16
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Наконечник свечной | |
| 2 | 2***9 | Винт М5-6gх20 | |
| 3 | И***8 | Шайба | |
| 4 | 7***0 | Катушка зажигания | |
| 4 | И***9 | Катушка зажигания | |
| 4 | И***Т | Катушка зажигания | |
| 5 | 2***9 | Шайба 5 | |
| 6 | 2***9 | Гайка М5-6Н | |
| 7 | 2***9 | Болт М8-6gх20 | |
| 8 | 2***9 | Шайба 8 | |
| 9 | С***Б | Сигнал звуковой безрупорный | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 2***9 | Гайка М8-6Н | |
| 12 | 2***9 | Шайба 5 | |
| 13 | И***0 | Прерыватель указателей поворота | |
| 13 | И***Т | Прерыватель указателей поворота ИЖ РП4 | |
| 14 | 2***9 | Шайба 5 | |
| 15 | 7***0 | Выключатель зажигания | |
| 16 | 7***2 | Кронштейн | |
| 17 | 2***9 | Шайба 4 | |
| 18 | 2***9 | Винт М4-6gх8 | |
| 19 | 7***4 | Крышка | |
| 20 | 2***9 | Шайба 4 | |
| 21 | И***6 | Втулка | |
| 22 | 7***0 | Жгут с выключателем зажигания | |
| 22 | 7***0 | Жгут с выключателем зажигания | |
| 23 | 7***0 | Жгут главный | |
| 23 | 7***0 | Жгут главный | |
| 24 | 7***0 | Жгут освещения спидометра | |
| 24 | 7***0 | Жгут освещения спидометра | |
| 25 | Б***Ю | Выпрямитель-регулятор напряжения | |
| 25 | Б***Ю | Блок БПВ 21-15 ИАЕЮ 435211.048 | |
| 26 | 7***4 | Втулка | |
| 27 | [***] | Винт М5-6gх35 | |
| 27 | [***] | Винт М5-6gх40 | |
| 28 | И***0 | Жгут массы | |
| 29 | 7***0 | Предохранитель | |
| 29 | И***0 | Предохранитель | |
| 30 | 2***0 | Предохранитель | |
| 30 | 2***0 | Предохранитель (вставка) | |
| 31 | 7***0 | Коммутатор | |
| 32 | 7***2 | Держатель коммутатора | |
| 33 | 7***0 | Провод массы | |
| 34 | 2***6 | Гайка М6-6Н | |
| 35 | И***0 | Хомут | |
| 36 | И***2 | Шайба 6 | |
| 37 | 2***8 | Болт М6-6gх16 | |
| 38 | [***] | Трубка дренажная | |
| 39 | 6***9 | Батарея аккумуляторная |
