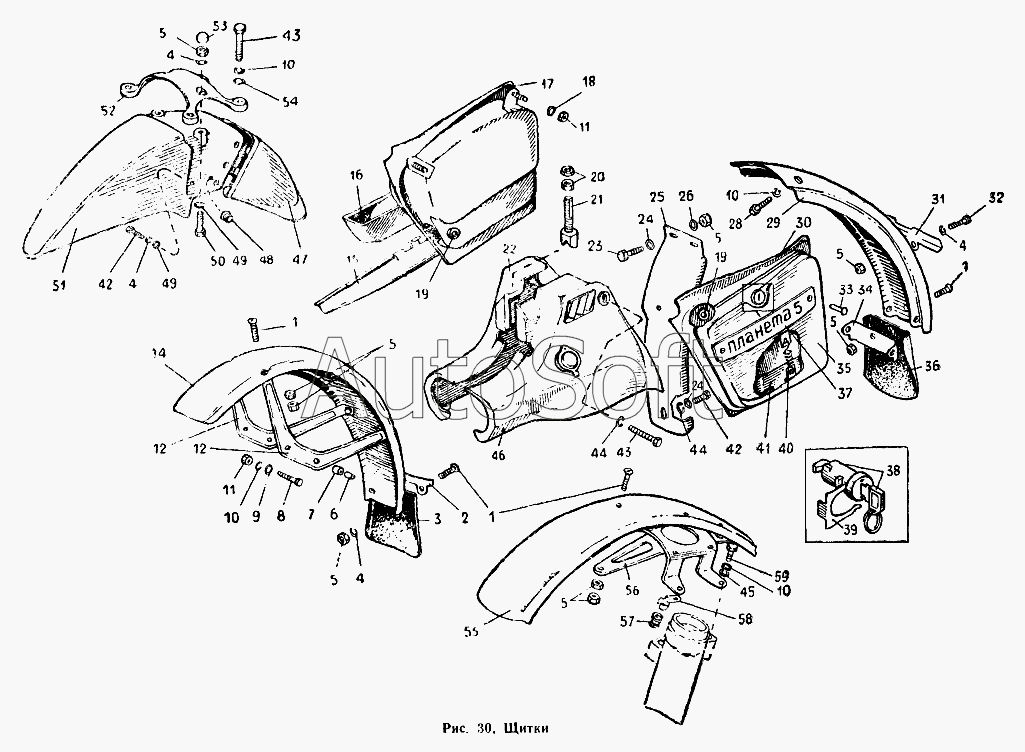

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Щитки
1
1
1
2
3
4
4
4
4
5
5
5
5
5
5
5
6
7
8
9
10
10
10
10
11
11
12
12
14
14
15
15
15
15
16
17
17
17
17
18
19
19
20
21
22
22
23
24
24
25
26
28
29
29
30
30
30
30
31
32
33
34
35
35
35
35
36
37
38
39
40
41
42
42
43
43
44
44
45
45
46
46
47
48
49
49
50
51
52
53
54
55
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***2 | Винт М6-6gх14 | |
| 2 | И***2 | Планка | |
| 3 | И***2 | Брызговик | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 2***9 | Гайка М6-6Н | |
| 6 | И***1 | Втулка | |
| 7 | И***1 | Втулка | |
| 8 | 2***9 | Болт М8-6gх20 | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 2***9 | Гайка М8-6Н | |
| 12 | И***2 | Кронштейн | |
| 12 | И***Т | Кронштейн | |
| 14 | И***7 | Щиток в сборе | |
| 14 | И***4 | Щиток с пластинкой | |
| 15 | 7***0 | Крышка ящика с замком правая с эмблемой | |
| 15 | 7***0 | Крышка ящика с замком правая без эмблемы | |
| 15 | 7***0 | Крышка ящика с замком правая с эмблемой | |
| 15 | 7***0 | Крышка ящика с замком правая без эмблемы | |
| 16 | И***2 | Коробка для инструмента | |
| 17 | 7***0 | Ящик правый без крышки | |
| 17 | 7***0 | Ящик правый с крышкой | |
| 17 | 7***0 | Ящик правый без крышки | |
| 17 | 7***0 | Ящик правый с крышкой | |
| 18 | 3***9 | Шайба зубчатая | |
| 19 | И***4 | Втулка | |
| 20 | 2***9 | Гайка М12-6Н | |
| 21 | И***7 | Болт прижимной М12-6gх50 | |
| 22 | 7***2 | Кожух защитный правый | |
| 22 | 7***2 | Кожух защитный правый | |
| 23 | [***] | Болт М6-6gх20 | |
| 24 | 2***9 | Шайба 6 | |
| 25 | 7***0 | Щиток грязевой | |
| 26 | 3***9 | Шайба зубчатая | |
| 28 | 2***9 | Болт М8-6gх20 | |
| 29 | И***1 | Щиток задний | |
| 29 | И***Т | Щиток задний | |
| 30 | 7***0 | Ящик левый без крышки | |
| 30 | 7***1 | Ящик левый с крышкой | |
| 30 | 7***0 | Ящик левый без крышки | |
| 30 | 7***1 | Ящик левый с крышкой | |
| 31 | И***1 | Кронштейн номерного знака | |
| 32 | 2***9 | Болт М6-6gх12 | |
| 33 | И***0 | Заклепка 3х7,5 | |
| 34 | И***1 | Накладка | |
| 35 | 7***1 | Крышка ящика с замком левая с эмблемой | |
| 35 | 7***1 | Крышка ящика с замком без эмблемы | |
| 35 | 7***1 | Крышка ящика с замком левая с эмблемой | |
| 35 | 7***1 | Крышка ящика с замком без эмблемы | |
| 36 | И***8 | Брызговик | |
| 37 | 7***1 | Эмблема | |
| 38 | 7***0 | Замок с ключом | |
| 39 | 2***2 | Скоба | |
| 40 | 7***4 | Пружина | |
| 41 | 7***2 | Коробка | |
| 42 | 2***9 | Болт М6-6gх16 | |
| 43 | 2***9 | Болт М8-6gх30 | |
| 44 | 2***9 | Шайба 8Т | |
| 45 | И***7 | Шайба плоская (d=8,5, D=19, t=1,5) | |
| 45 | И***Т | Шайба | |
| 46 | 7***0 | Кожух защитный левый | |
| 46 | 7***0 | Кожух защитный левый | |
| 47 | 7***6 | Брызговик щитка переднего | |
| 48 | 7***8 | Пистон | |
| 49 | [***] | Шайба 6 | |
| 50 | [***] | Болт М6-6gх25 | |
| 51 | 7***2 | Щиток передний | |
| 52 | 7***4 | Перемычка | |
| 53 | 7***2 | Заглушка | |
| 54 | 2***9 | Шайба 8 | |
| 55 | 7***0 | Щиток передний в сборе с перемычкой, крепежом, брызговиком | |
| 55 | 7***0 | Щиток с пластиной без перемычки | |
| 56 | 7***0 | Перемычка | |
| 57 | 7***3 | Держатель тормозного шланга | |
| 58 | 7***2 | Скоба | |
| 59 | 2***9 | Болт М8-6gх25 |
