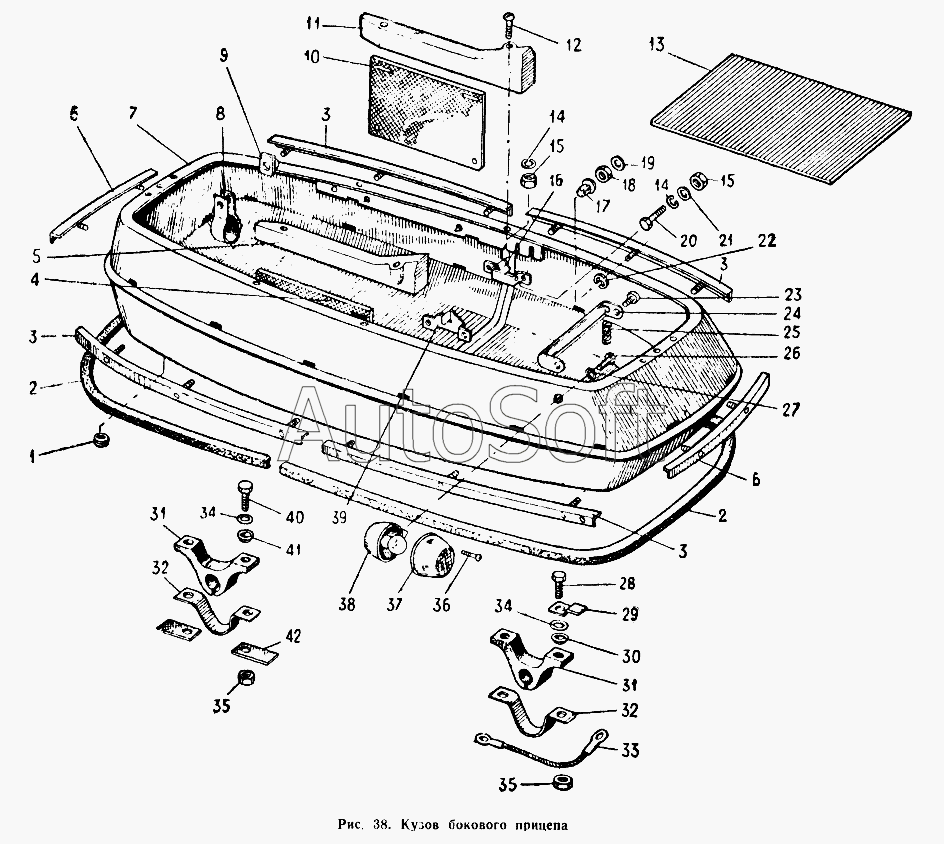

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Кузов бокового прицепа
32
32
24
24
25
25
26
26
27
28
29
30
31
31
31
31
23
33
33
34
34
35
35
36
37
38
39
40
41
42
11
1
2
2
3
3
3
3
4
5
6
6
7
7
8
9
10
1
12
13
14
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Втулка | |
| 1 | 9***2 | Втулка | |
| 2 | 9***4 | Кант | |
| 3 | 9***Б | Планка боковая | |
| 4 | 9***2 | Боковина правая | |
| 5 | 9***0 | Подлокотник правый | |
| 6 | 9***Б | Планка | |
| 7 | 9***Б | Кузов | |
| 7 | 9***Б | Кузов | |
| 8 | 9***4 | Ремень | |
| 9 | 9***2 | Зацеп | |
| 10 | 9***3 | Боковина левая | |
| 11 | 9***1 | Подлокотник левый | |
| 12 | Б***4 | Болт М6-8gх34 | |
| 13 | 9***4 | Коврик пола | |
| 14 | [***] | Шайба 6 | |
| 15 | [***] | Гайка М6-7G | |
| 16 | 9***0 | Зацеп левый | |
| 17 | 9***8 | Колпачок защитный | |
| 18 | 9***2 | Гайка М4-7G | |
| 19 | 9***0 | Шайба | |
| 20 | 9***0 | Болт М6-8gх14 | |
| 21 | [***] | Шайба 6 | |
| 22 | [***] | Шайба 5 | |
| 23 | 9***2 | Ось | |
| 24 | Б***Б | Планка опорная | |
| 24 | Б***Б | Планка опорная | |
| 25 | Б***6 | Пружина | |
| 25 | Б***1 | Пружина | |
| 26 | 9***7 | Болт М12-8gх20 | |
| 26 | 9***7 | Болт М12-8gх20 | |
| 27 | [***] | Шайба 12 | |
| 28 | 9***5 | Болт М8х1-8gх32 | |
| 29 | 9***4 | Планка | |
| 30 | 9***2 | Шайба | |
| 31 | 9***4 | Корпус буфера кузова | |
| 31 | 9***4 | Корпус буфера кузова | |
| 32 | 9***8 | Хомут крепления буфера | |
| 33 | 9***9 | Провод массы | |
| 33 | 9***9 | Провод массы | |
| 34 | 9***8 | Шайба | |
| 35 | 9***7 | Гайка М8х1-7Н | |
| 36 | [***] | Винт ВМ4-6gх12 | |
| 37 | 9***4 | Рассеиватель | |
| 38 | А***5 | Лампа А12-5 ГОСТ2025-75 | |
| 39 | 9***0 | Зацеп правый | |
| 40 | 9***3 | Болт М8х1-8gх50 | |
| 41 | 9***0 | Шайба | |
| 42 | 9***8 | Хомут |
