Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Нормали
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
12
13
13

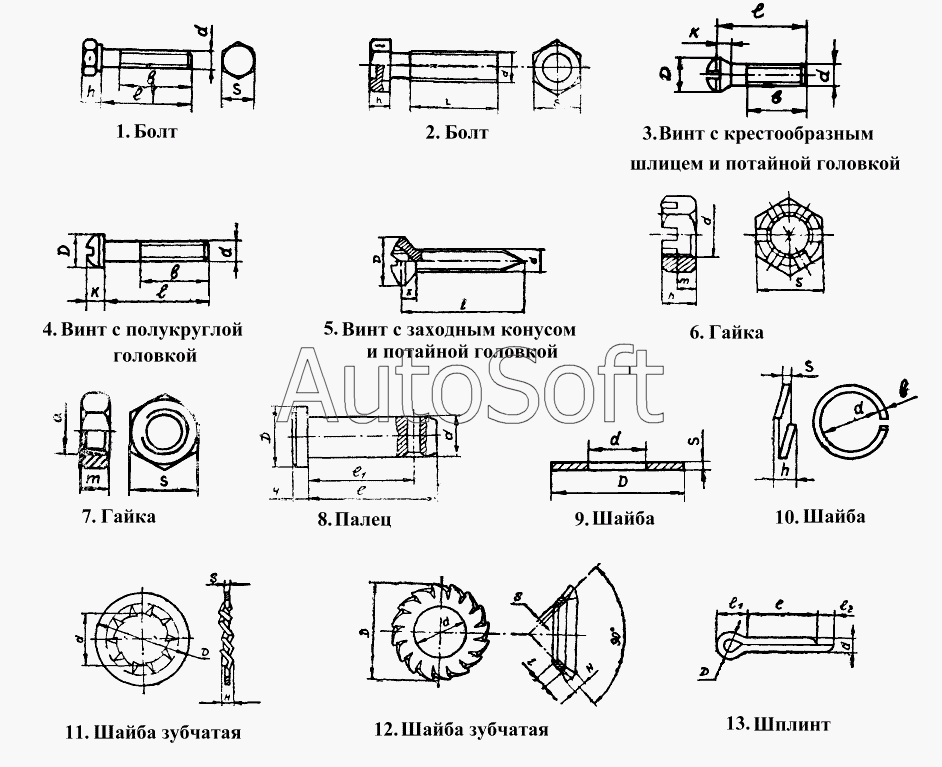

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт (d=М10, l=28, b=28, h=6, S=14) | |
| 1 | Б***0 | Болт (d=М10, l=28, b=28, h=6, S=14) | |
| 1 | Б***6 | Болт (d=М6, l=12, b=12, h=4, S=10) | |
| 1 | Б***6 | Болт (d=М6, l=12, b=12, h=4, S=10) | |
| 1 | Б***6 | Болт (d=М6, l=12, b=12, h=4, S=10) | |
| 1 | Б***6 | Болт (d=М6, l=12, b=12, h=4, S=10) | |
| 1 | Б***6 | Болт (d=М6, l=12, b=12, h=4, S=10) | |
| 1 | Б***8 | Болт (d=М8, l=20, b=20, h=5, S=12) | |
| 1 | Б***8 | Болт (d=М8, l=20, b=20, h=5, S=12) | |
| 1 | Б***8 | Болт (d=М8, l=20, b=20, h=5, S=12) | |
| 1 | Б***8 | Болт (d=М8, l=20, b=20, h=5, S=12) | |
| 1 | Б***8 | Болт (d=М8, l=20, b=20, h=5, S=12) | |
| 2 | Б***5 | Болт (d=М5-6g, l=20, b=13, h=3,5, S=8) | |
| 3 | В***4 | Винт с крестообразным шлицем и потайной головкой (d=М4, l=10, b=10, K=2,2, D=7,4) | |
| 4 | В***3 | Винт с полукруглой головкой (d=М3, l=10, b=10, K=2,1, D=5,5) | |
| 4 | В***4 | Винт с крестообразным шлицем и потайной головкой (d=М4, l=10, b=10, K=2,2, D=7,4) | |
| 4 | В***4 | Винт с крестообразным шлицем и потайной головкой (d=М4, l=10, b=10, K=2,2, D=7,4) | |
| 4 | В***4 | Винт с крестообразным шлицем и потайной головкой (d=М4, l=10, b=10, K=2,2, D=7,4) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***5 | Винт с полукруглой головкой (d=М5, l=10, b=10, K=2,5, D=10,0) | |
| 4 | В***6 | Винт с полукруглой головкой (d=М6, l=25, b=18, K=4,2, D=10,0) | |
| 5 | В***4 | Винт с крестообразным шлицем и потайной головкой (d=М4, l=10, b=10, K=2,2, D=7,4) | |
| 6 | Г***4 | Гайка (d=М14x1,5-6Н, h=11, S=22, m=7) | |
| 6 | Г***4 | Гайка (d=М14x1,5-6Н, h=11, S=22, m=7) | |
| 6 | Г***8 | Гайка (d=М8x1-6Н, h=7, S=13, m=4) | |
| 7 | Г***0 | Гайка (d=М10-6Н, S=17, m=8) | |
| 7 | Г***0 | Гайка (d=М10-6Н, S=17, m=8) | |
| 7 | Г***2 | Гайка (d=М12-6Н, S=19, m=10) | |
| 7 | Г***2 | Гайка (d=М12-6Н, S=19, m=10) | |
| 7 | Г***2 | Гайка (d=М12-6Н, S=19, m=10) | |
| 7 | Г***4 | Гайка (d=М14x1,5-6Н, h=11, S=22, m=7) | |
| 7 | Г***4 | Гайка (d=М4-6Н, S=7, m=3,2) | |
| 7 | Г***5 | Гайка (d=М5-6Н, S=8, m=4) | |
| 7 | Г***6 | Гайка (d=М6-6Н, S=10, m=5) | |
| 7 | Г***6 | Гайка (d=М6-6Н, S=10, m=5) | |
| 7 | Г***8 | Гайка (d=М8x1-6Н, h=7, S=13, m=4) | |
| 7 | Г***8 | Гайка (d=М8x1-6Н, h=7, S=13, m=4) | |
| 8 | [***] | Палец (d=8, l=25, l1=21, H=2,5, D=12) | |
| 9 | [***] | Шайба (d=10,5, D=20, S=2) | |
| 9 | [***] | Шайба (d=17, D=30, S=3) | |
| 9 | [***] | Шайба (d=4,3, D=9, S=0,8) | |
| 9 | [***] | Шайба (d=5,3, D=10, S=1) | |
| 9 | [***] | Шайба (d=6,4, D=12, S=1,6) | |
| 9 | [***] | Шайба (d=6,4, D=18, S=1,6) | |
| 9 | [***] | Шайба (d=8,4, D=16, S=1,6) | |
| 9 | [***] | Шайба (d=8,4, D=24, S=2) | |
| 10 | [***] | Шайба (d=10,1, S=2,5, b=2,5, h=5,0) | |
| 10 | [***] | Шайба (d=10,1, S=3,5, b=3,5 , h=7,0) | |
| 10 | [***] | Шайба (d=12,1, S=3,0, b=3,0, h=6,0) | |
| 10 | [***] | Шайба (d=4,1, S=1,2, b=1,2, h=2,4) | |
| 10 | [***] | Шайба (d=5,1, S=1,2, b=1,2, h=2,4) | |
| 10 | [***] | Шайба (d=6,1, S=1,4, b=1,4, h=2,8) | |
| 10 | [***] | Шайба (d=8,1, S=2,0, b=2,0, h=4,0) | |
| 10 | [***] | Шайба (d=8,1, S=2,5, b=2,5, h=5,0) | |
| 11 | [***] | Шайба зубчатая (d=4,2, S=9, D=1,20, H=0,4) | |
| 11 | [***] | Шайба зубчатая (d=5,2, S=10, D=1,75, H=0,7) | |
| 11 | [***] | Шайба зубчатая (d=8,4, S=22, D=2,4, H=0,4) | |
| 12 | [***] | Шайба зубчатая | |
| 13 | [***] | Шплинт | |
| 13 | [***] | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
