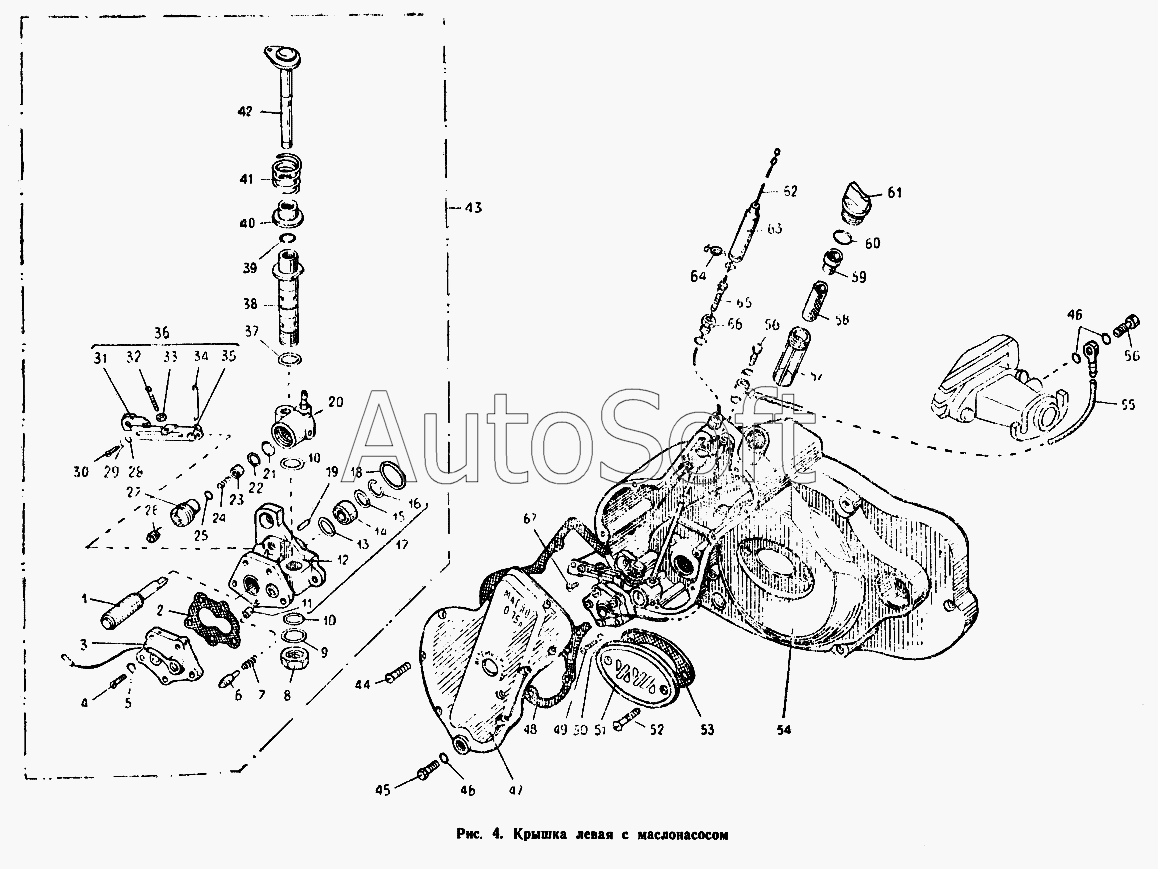

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Крышка левая с маслонасосом
44
51
51
50
49
48
47
46
46
45
52
43
42
41
40
39
38
37
36
59
67
66
65
64
63
62
61
60
35
58
57
56
56
55
54
54
53
9
17
16
15
14
13
12
11
10
10
18
8
7
6
5
4
3
2
26
34
33
32
31
30
29
28
27
1
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Винт подающий в сборе | |
| 2 | 7***3 | Прокладка | |
| 3 | 7***0 | Крышка в сборе | |
| 4 | 2***9 | Винт М4-6gх12 | |
| 5 | 2***9 | Шайба 4 | |
| 6 | 7***9 | Поршень | |
| 7 | 7***9 | Пружина | |
| 8 | 2***9 | Гайка М10х1-6Н | |
| 9 | 7***7 | Шайба | |
| 10 | 0***3 | Кольцо 010-014-25-2-2 ГОСТ9883-73 | |
| 11 | 7***4 | Втулка | |
| 12 | 7***5 | Корпус насоса | |
| 13 | 7***1 | Шайба упорная | |
| 14 | 7***0 | Манжета с пружиной | |
| 15 | 7***4 | Шайба | |
| 16 | 7***2 | Кольцо стопорное | |
| 17 | 7***0 | Корпус насоса в сборе | |
| 18 | 0***3 | Кольцо 022-025-19-2-2 ГОСТ9833-73/ГОСТ18829-73 | |
| 19 | 7***2 | Ось рычага | |
| 20 | 7***1 | Корпус клапана | |
| 21 | 7***4 | Мембрана | |
| 22 | 7***3 | Шайба | |
| 23 | 7***1 | Толкатель | |
| 24 | 7***9 | Пружина | |
| 25 | 7***8 | Шайба | |
| 26 | 7***7 | Винт | |
| 27 | 7***8 | Пробка | |
| 28 | 2***9 | Шайба 4 | |
| 29 | 2***9 | Шайба 4 | |
| 30 | [***] | Винт М4-6gх6 | |
| 31 | 7***1 | Планка рычага | |
| 32 | М***4 | Винт М4-6gх20.56.016 ГОСТ1477-84 | |
| 33 | [***] | Гайка М4-6Н | |
| 34 | 7***2 | Тяга | |
| 35 | 7***5 | Рычаг со втулкой | |
| 36 | 7***0 | Рычаг в сборе | |
| 37 | 7***5 | Шайба | |
| 38 | 7***6 | Гильза дозатора | |
| 39 | 0***3 | Кольцо 005-008-19-2-2 ГОСТ9833-73/ГОСТ18829-73 | |
| 40 | 7***4 | Колпачок гильзы | |
| 41 | 7***1 | Пружина дозатора | |
| 42 | 7***0 | Шток дозатора | |
| 43 | 7***0 | Насос масляный | |
| 44 | И***3 | Винт М5х14 | |
| 45 | 2***9 | Болт М8-6gх30 | |
| 46 | 7***4 | Шайба | |
| 47 | И***7 | Крышка емкости | |
| 48 | И***5 | Прокладка | |
| 49 | [***] | Винт М5-6gх45 | |
| 50 | 2***9 | Шайба 5 | |
| 51 | И***3 | Крышка лючка | |
| 51 | И***Т | Крышка лючка | |
| 52 | И***5 | Винт В1М5-6gх12 | |
| 53 | И***4 | Прокладка | |
| 54 | И***5 | Крышка картера левая в сборе | |
| 54 | И***Т | Крышка картера левая в сборе | |
| 55 | 7***0 | Маслопровод патрубка | |
| 56 | 7***6 | Штуцер | |
| 57 | 7***2 | Корпус | |
| 58 | 7***0 | Фильтр | |
| 59 | 7***4 | Горловина | |
| 60 | И***1 | Кольцо | |
| 61 | 7***6 | Пробка | |
| 62 | И***5 | Трос дозатора | |
| 63 | 7***6 | Колпачок | |
| 64 | 7***3 | Скрепка | |
| 65 | И***1 | Винт регулировочный | |
| 66 | 7***4 | Гайка | |
| 67 | И***5 | Винт В1М5-6gх12 |
