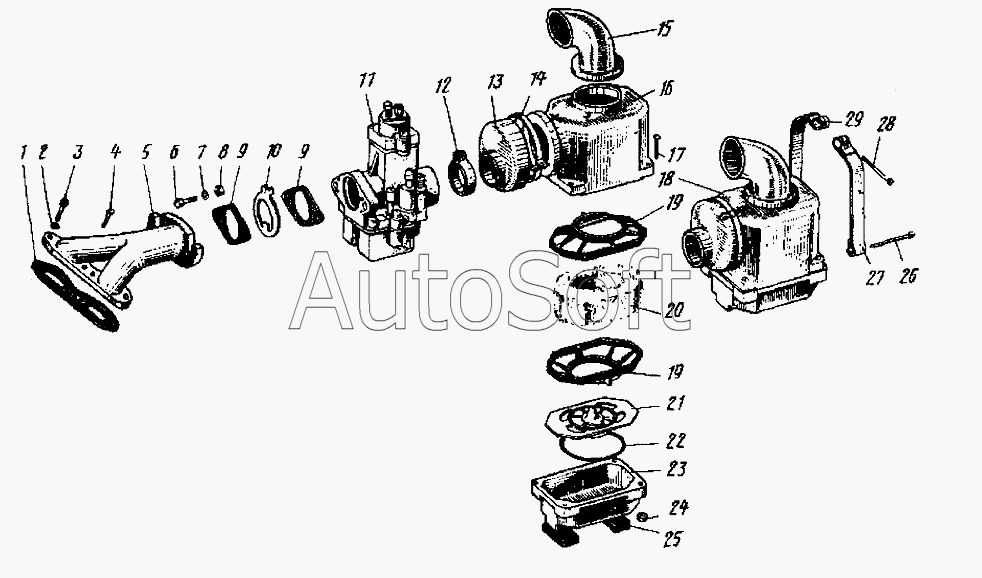

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Система питания
1
2
3
4
4
5
6
7
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***8 | Прокладка | |
| 2 | И***8 | Шайба | |
| 3 | И***5 | Болт М8х25 | |
| 4 | И***6 | Винт М8х25 | |
| 4 | М***5 | Болт с шестигранной головкой (d=М8, S=12, l=25) | |
| 5 | И***2 | Патрубок | |
| 6 | И***1 | Болт М8х1 | |
| 7 | И***6 | Шайба | |
| 8 | М***Н | Гайка ОСТ37.001.124-75 | |
| 9 | И***2 | Прокладка карбюратора | |
| 9 | И***8 | Прокладка | |
| 10 | И***1 | Регулятор | |
| 11 | К***0 | Карбюратор ОСТ37.001.207-78 | |
| 11 | К***0 | Карбюратор ОСТ37.001.207-78 | |
| 11 | К***0 | Карбюратор ОСТ37.001.207-78 | |
| 12 | И***6 | Хомут в сборе | |
| 13 | И***2 | Патрубок | |
| 14 | И***1 | Хомут в сборе | |
| 15 | И***4 | Патрубок | |
| 16 | И***2 | Корпус | |
| 17 | М***0 | Винт ОСТ37.001.127-81 | |
| 18 | И***1 | Фильтр воздушный | |
| 19 | И***1 | Решетка | |
| 20 | И***3 | Элемент фильтрующий | |
| 21 | И***5 | Решетка маслонаправляющая | |
| 22 | И***1 | Прокладка | |
| 23 | И***7 | Ванна масляная | |
| 26 | И***9 | Шплинт | |
| 27 | И***2 | Лента левая | |
| 28 | И***1 | Винт стяжной | |
| 29 | И***1 | Лента правая |
