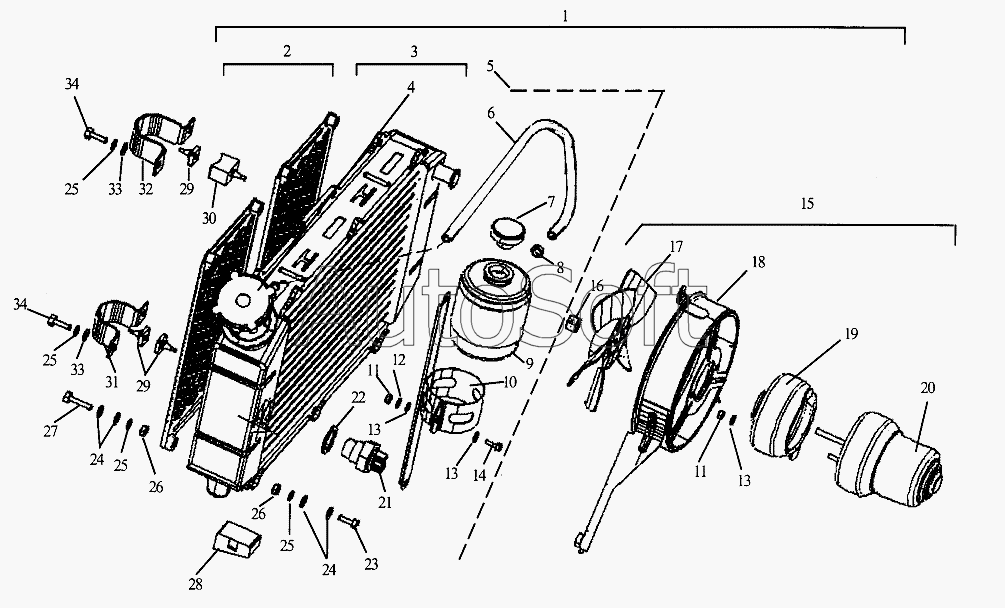

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Радиатор с вентилятором
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
27
28
29
29
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***1 | Радиатор с вентилятором | |
| 2 | И***5 | Защита радиатора | |
| 3 | И***5 | Радиатор | |
| 4 | 4***0 | Пробка радиатора | |
| 5 | И***0 | Бачок расширительный в сборе | |
| 6 | И***6 | Шланг бачка расширительного | |
| 7 | 6***3 | Крышка бачка расширительного | |
| 8 | 8***2 | Хомут | |
| 9 | 6***2 | Бачок расширительный | |
| 10 | И***0 | Держатель бачка | |
| 11 | [***] | Гайка 5-6Н ОСТ37.001.124-75 | |
| 12 | [***] | Шайба 5 ОСТ37.001.115-75 | |
| 13 | [***] | Шайба 5 ОСТ37.001.144-75 | |
| 14 | М***4 | Винт ОСТ37.001.127-81 | |
| 15 | И***1 | Вентилятор | |
| 16 | 6***4 | Гайка | |
| 17 | 6***0 | Крыльчатка | |
| 18 | И***2 | Остов вентилятора | |
| 19 | 6***2 | Чехол | |
| 20 | М***0 | Электродвигатель | |
| 21 | 6***0 | Термореле ТУ37.459.103-89 | |
| 22 | 6***8 | Прокладка датчика | |
| 23 | И***3 | Винт М6-6gх21 | |
| 24 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 25 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 26 | 6***Н | Гайка ОСТ37.001.124-75 | |
| 27 | М***5 | Винт с полукруглой головкой (d=М6, l=25) | |
| 28 | И***8 | Подушка радиатора | |
| 29 | И***6 | Демпфер | |
| 30 | И***7 | Демпфер | |
| 31 | И***0 | Скоба | |
| 32 | И***1 | Скоба | |
| 33 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 34 | М***0 | Болт ОСТ37.001.123-75 |
