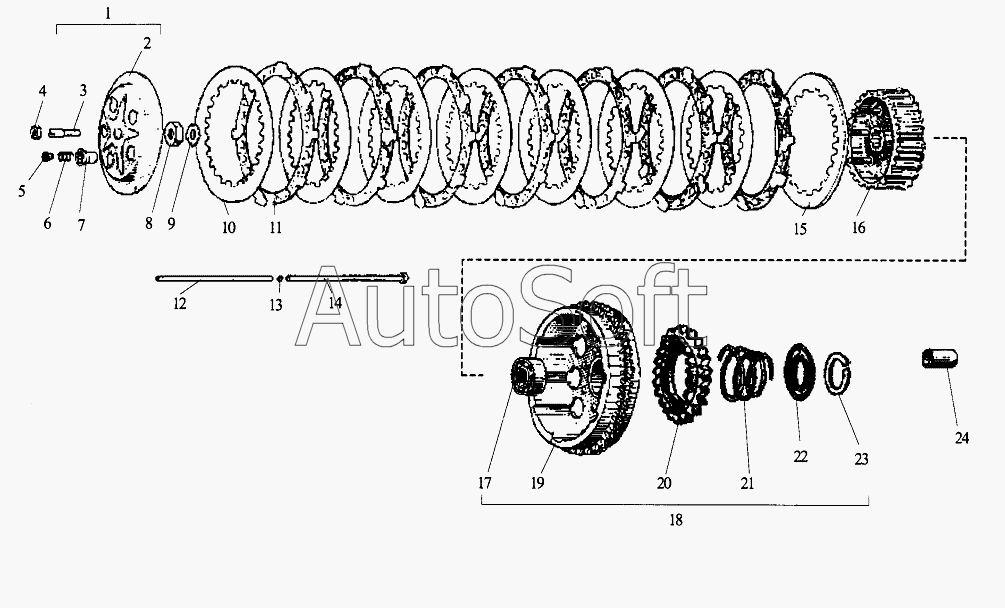

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Муфта сцепления
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
18
18
19
19
19
20
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***2 | Диск нажимной с винтом | |
| 1 | И***3 | Диск нажимной с винтом | |
| 2 | И***9 | Диск нажимной | |
| 2 | И***4 | Диск нажимной сцепления | |
| 3 | И***0 | Винт М8х1х35 | |
| 3 | И***3 | Винт М8х1-6gх41 | |
| 4 | М***Н | Гайка ОСТ37.001.124-75 | |
| 4 | М***8 | Гайка ГОСТ5927-70 | |
| 5 | И***5 | Гайка М6-6Н | |
| 6 | И***2 | Пружина | |
| 6 | И***9 | Пружина | |
| 7 | И***4 | Колпачок | |
| 8 | И***Т | Гайка М14х1.5 LH-6Н | |
| 9 | И***1 | Шайба зубчатая | |
| 10 | И***9 | Диск ведомый | |
| 11 | И***1 | Диск сцепления ведущий | |
| 11 | И***2 | Диск сцепления ведущий | |
| 12 | И***0 | Стержень упорный | |
| 12 | И***2 | Стержень | |
| 13 | Б***6 | Шарик | |
| 14 | И***8 | Толкатель муфты сцепления | |
| 14 | И***7 | Толкатель | |
| 15 | И***0 | Диск опорный муфты сцепления | |
| 16 | И***1 | Барабан внутренний в сборе | |
| 17 | 1***4 | Подшипник ГОСТ8338-75 | |
| 18 | И***1 | Барабан наружный в сборе | |
| 18 | И***0 | Барабан наружный в сборе | |
| 18 | И***0 | Барабан наружный в сборе | |
| 19 | И***2 | Барабан наружный с храповиком | |
| 19 | И***0 | Барабан наружный с храповиком | |
| 19 | И***0 | Барабан наружный с храповиком | |
| 20 | И***1 | Зубчатка | |
| 20 | И***9 | Зубчатка | |
| 21 | И***3 | Пружина | |
| 22 | И***0 | Шайба | |
| 22 | И***4 | Шайба | |
| 23 | И***1 | Кольцо | |
| 23 | И***5 | Кольцо | |
| 24 | И***9 | Втулка распорная наружного барабана |
