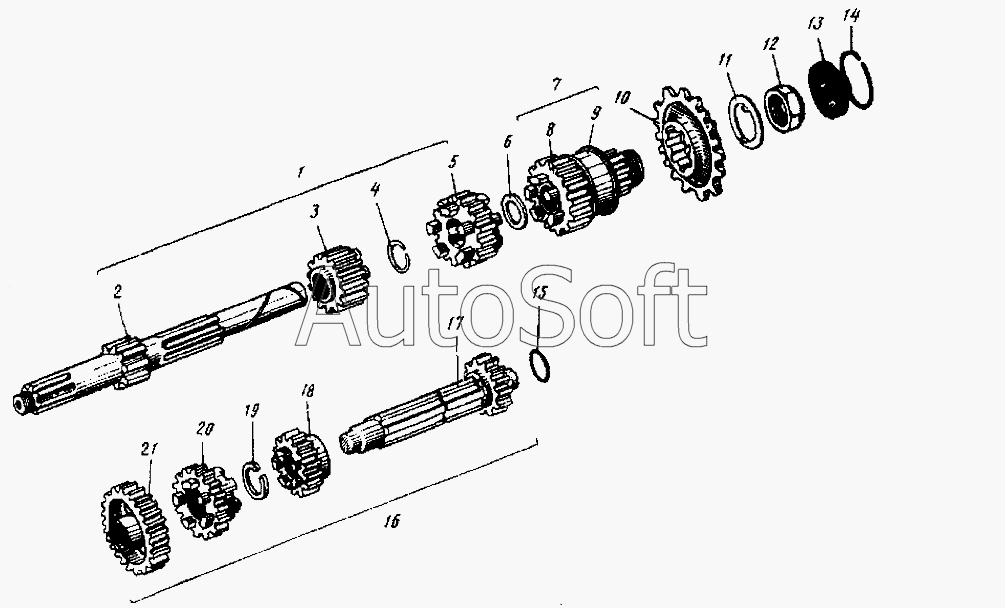

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Коробка передач
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
15
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***6 | Вал первичный с шестернями | |
| 2 | И***1 | Вал первичный | |
| 3 | И***5 | Зубчатое колесо II передачи | |
| 4 | И***1 | Кольцо установочное | |
| 5 | И***1 | Зубчатое колесо II и IV передач | |
| 6 | И***4 | Шайба | |
| 6 | И***1 | Шайба | |
| 7 | И***2 | Вал вторичный в сборе | |
| 8 | И***3 | Вал вторичный | |
| 9 | 1***М | Роликоподшипник ГОСТ7242-70 | |
| 10 | И***1 | Звездочка (Z=16) | |
| 10 | И***6 | Звездочка | |
| 11 | И***9 | Шайба стопорная | |
| 12 | И***0 | Гайка вторичного вала | |
| 13 | И***6 | Колпачок гайки вторичного вала | |
| 14 | И***0 | Кольцо | |
| 15 | И***3 | Шайба (S=0,6мм) | |
| 15 | И***1 | Шайба (S=0,7мм) | |
| 15 | И***2 | Шайба (S=0,8мм) | |
| 15 | И***3 | Шайба (S=0,95мм) | |
| 15 | И***4 | Шайба (S=0,5мм) | |
| 16 | И***1 | Вал промежуточный с шестернями | |
| 17 | И***6 | Вал промежуточный | |
| 18 | И***6 | Зубчатое колесо III передачи | |
| 19 | И***8 | Кольцо установочное | |
| 20 | И***2 | Зубчатое колесо I и III передач | |
| 21 | И***3 | Зубчатое колесо I передачи в сборе |
