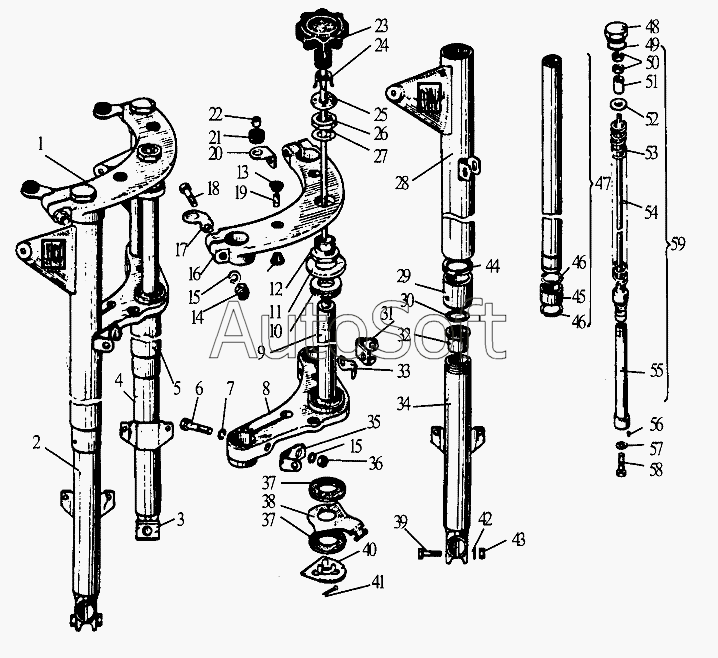

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Подвеска передняя (вика телескопическая) для установки барабанного тормоза переднего колеса, демпфер руля
46
46
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.108-2901010-01 | 7***1 | Вилка телескопическая | |
| 1 | 7***1 | Вилка телескопическая | |
| 2 | И***0 | Перо вилки левое | |
| 3 | И***0 | Перо вилки правое | |
| 4 | И***2 | Труба скользящая правая | |
| 5 | 7***0 | Кожух правый в сборе | |
| 6 | 2***9 | Болт М10-6gх65 | |
| 7 | И***9 | Шайба | |
| 8 | И***3 | Мостик нижний в сборе | |
| 9 | И***1 | Валик рулевой колонки | |
| 10 | 7***6 | Подшипник шариковый радиально-упорный (d=30, D=48, B=12) | |
| 11 | И***4 | Колпачок защитный | |
| 12 | И***2 | Гайка шарикоподшипника | |
| 13 | И***1 | Втулка | |
| 14 | И***3 | Гайка М10-6Н | |
| 15 | 2***9 | Шайба 10 | |
| 16 | И***1 | Мостик верхний | |
| 17 | 7***5 | Кронштейн левый | |
| 18 | М***0 | Болт ОСТ37.001.123-73 | |
| 19 | И***0 | Втулка | |
| 20 | 7***4 | Кронштейн правый | |
| 21 | И***2 | Втулка | |
| 22 | И***0 | Втулка | |
| 23 | И***1 | Рукоятка демпфера | |
| 24 | И***2 | Пружина демпфера | |
| 25 | И***1 | Диск опорный | |
| 26 | И***4 | Гайка М26х1,5 | |
| 27 | И***4 | Шайба рулевой колонки | |
| 28 | 7***1 | Кожух левый | |
| 29 | И***1 | Сальник в сборе | |
| 30 | И***6 | Прокладка уплотнительная | |
| 31 | 7***2 | Кронштейн | |
| 32 | И***5 | Втулка скользящей трубы | |
| 33 | И***1 | Держатель троса | |
| 34 | И***2 | Труба скользящая левая | |
| 35 | 7***3 | Кронштейн | |
| 36 | 2***9 | Гайка М10-6Н | |
| 37 | И***6 | Шайба фрикционная | |
| 38 | И***1 | Ограничитель поворота | |
| 39 | 2***9 | Болт М8-6gх35 | |
| 40 | 7***1 | Шайба нажимная | |
| 41 | И***5 | Шплинт 3,2х18 | |
| 42 | 2***9 | Шайба 8 | |
| 43 | 2***9 | Гайка М8-6Н | |
| 44 | И***1 | Сальник | |
| 45 | И***1 | Поршень | |
| 46 | И***9 | Кольцо стопорное | |
| 47 | И***2 | Труба несущая | |
| 48 | И***1 | Пробка | |
| 49 | И***3 | Кольцо уплотнительное | |
| 50 | 2***9 | Гайка М8х1-6Н | |
| 51 | И***1 | Втулка | |
| 52 | И***0 | Шайба | |
| 53 | И***1 | Пружина вилки | |
| 54 | И***1 | Шток | |
| 55 | И***1 | Стойка амортизатора в сборе | |
| 56 | И***3 | Штифт | |
| 57 | И***6 | Шайба | |
| 58 | И***4 | Болт с шестигранной головкой (d=М8х1, S=11, l=23) | |
| 59 | И***1 | Амортизатор в сборе |
