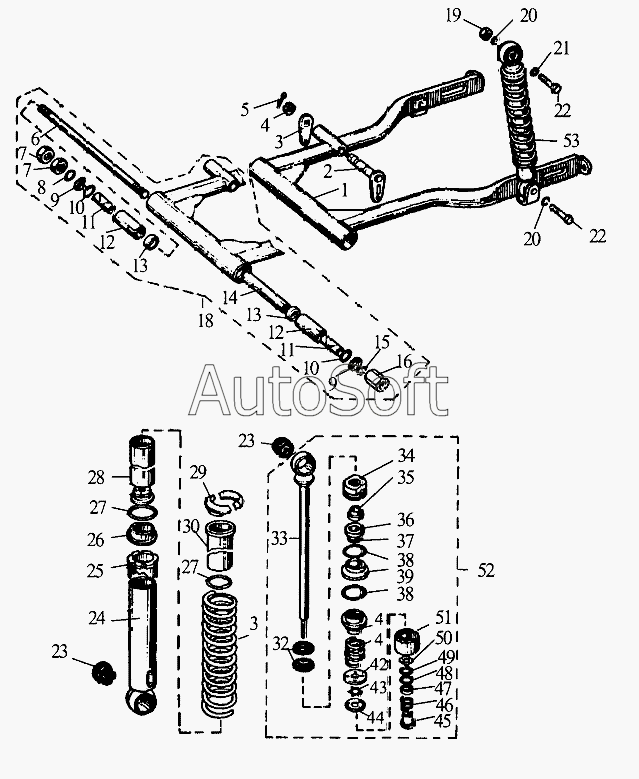

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Подвеска заднего колеса
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
18
19
20
20
21
22
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***2 | Вилка маятниковая | |
| 2 | 7***0 | Валик с рычагом | |
| 3 | И***8 | Рычаг | |
| 4 | 2***9 | Гайка М8х1-6Н | |
| 5 | И***8 | Шплинт 2х20 | |
| 6 | И***1 | Ось | |
| 7 | М***Н | Гайка шестигранная (d=М12х1,25, S=19) | |
| 8 | И***4 | Шайба 12 | |
| 9 | И***3 | Кольцо | |
| 10 | И***5 | Кольцо уплотнительное (d=22, D=28,4, B=3,2) | |
| 11 | И***2 | Втулка распорная | |
| 12 | И***1 | Втулка | |
| 13 | И***6 | Шайба | |
| 14 | И***6 | Втулка распорная | |
| 15 | И***1 | Гайка М12х1,25-6Н | |
| 16 | 2***9 | Шайба 12 | |
| 18 | И***0 | Вилка маятниковая с осью и гайками | |
| 19 | 2***9 | Гайка М10-6Н | |
| 20 | 2***9 | Шайба 10 | |
| 21 | И***9 | Шайба | |
| 22 | М***0 | Болт ОСТ37.001.123-73 | |
| 23 | И***2 | Сайлентблок | |
| 24 | И***2 | Корпус подвески | |
| 25 | И***1 | Регулятор | |
| 26 | И***3 | Втулка | |
| 27 | И***5 | Шайба | |
| 28 | И***4 | Цилиндр амортизатора | |
| 29 | И***3 | Полукольцо стопорное | |
| 30 | И***2 | Стакан | |
| 31 | И***1 | Пружина | |
| 32 | И***0 | Буфер | |
| 33 | И***1 | Шток с наконечником | |
| 34 | И***2 | Корпус сальника | |
| 35 | И***1 | Вкладыш | |
| 36 | И***1 | Сальник (d=9,2, D=24, B=12,7) | |
| 37 | И***3 | Пружина сальника | |
| 38 | И***1 | Кольцо уплотнительное (d=24, D=31, B=3,5) | |
| 39 | И***3 | Втулка распорная | |
| 40 | И***1 | Втулка штока | |
| 41 | И***0 | Пружина отбоя | |
| 42 | И***6 | Ограничитель клапана | |
| 43 | И***6 | Пружина клапана | |
| 44 | И***7 | Клапан | |
| 45 | И***1 | Гайка штока М6-6Н | |
| 46 | И***3 | Пружина | |
| 47 | И***1 | Втулка | |
| 48 | И***2 | Тарелка клапана | |
| 49 | И***0 | Клапан | |
| 50 | И***9 | Диск дроссельный | |
| 51 | И***1 | Поршень | |
| 52 | И***1 | Шток в сборе | |
| 53 | И***1 | Амортизатор |
