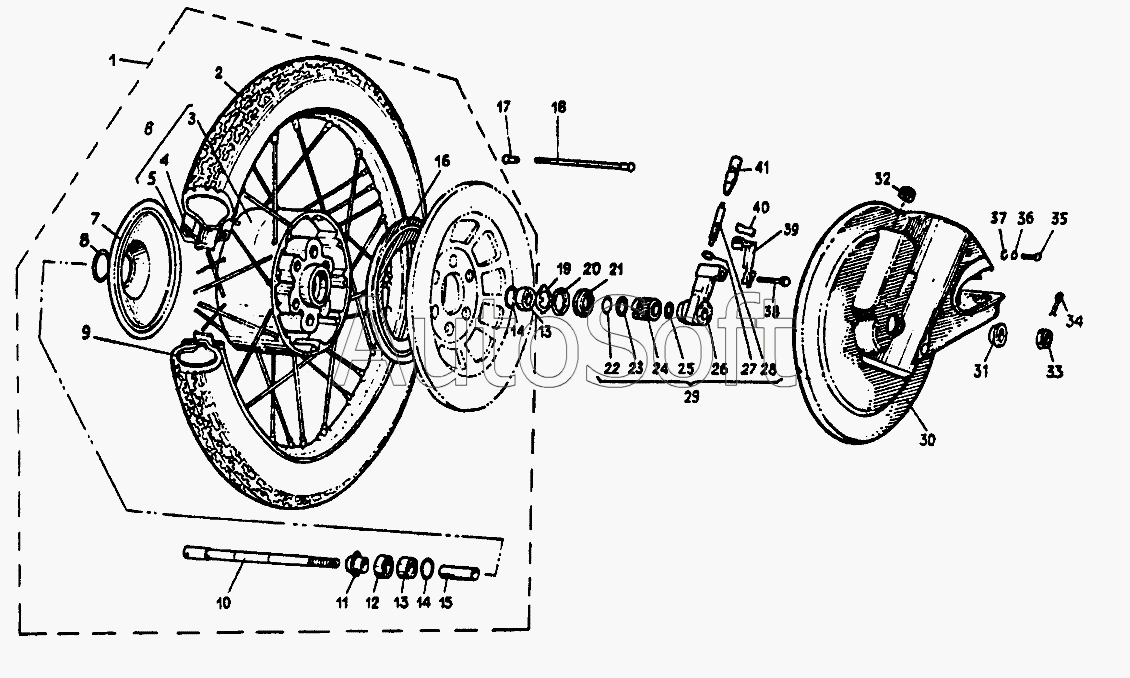

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Колесо переднее спицованное для установки дискового тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Колесо с шиной и тормозным диском | |
| 2 | 3***2 | Покрышка 100-650 | |
| 3 | 7***2 | Ступица переднего колеса | |
| 4 | И***2 | Обод колеса | |
| 5 | 3***8 | Шина | |
| 6 | 7***0 | Колесо переднее без шины и тормозного диска | |
| 7 | 7***5 | Крышка декоративная | |
| 8 | 7***9 | Кольцо стопорное | |
| 9 | 3***8 | Шина | |
| 10 | 7***2 | Ось переднего колеса | |
| 11 | 7***0 | Втулка | |
| 12 | 7***0 | Манжета | |
| 13 | 6***3 | Подшипник | |
| 14 | 7***2 | Кольцо стопорное | |
| 15 | 7***0 | Втулка распорная | |
| 16 | 7***7 | Крышка декоративная | |
| 17 | И***4 | Ниппель | |
| 18 | 7***7 | Спица | |
| 19 | 7***4 | Муфта редуктора спидометра | |
| 20 | 7***6 | Держатель муфты | |
| 21 | 7***0 | Манжета | |
| 22 | 7***2 | Кольцо стопорное | |
| 23 | 7***8 | Шайба | |
| 24 | 7***4 | Шестерня ведущая | |
| 25 | 7***6 | Шайба | |
| 26 | 7***0 | Корпус | |
| 27 | 7***8 | Шайба | |
| 28 | 7***2 | Шестерня ведомая | |
| 29 | 7***0 | Редуктор спидометра | |
| 30 | 7***2 | Чехол | |
| 31 | 7***4 | Шайба | |
| 32 | И***2 | Втулка | |
| 33 | 2***9 | Гайка М14х1,5-6Н | |
| 34 | И***1 | Шплинт 3,2х28 | |
| 35 | 2***9 | Винт М5-6gх20 | |
| 36 | 2***9 | Шайба 5 | |
| 37 | 2***9 | Шайба 5 | |
| 38 | 7***2 | Болт М8х1-6gх24,5 | |
| 39 | 7***4 | Фиксатор | |
| 40 | 7***3 | Держатель тормозного шланга | |
| 41 | И***1 | Втулка редуктора |
