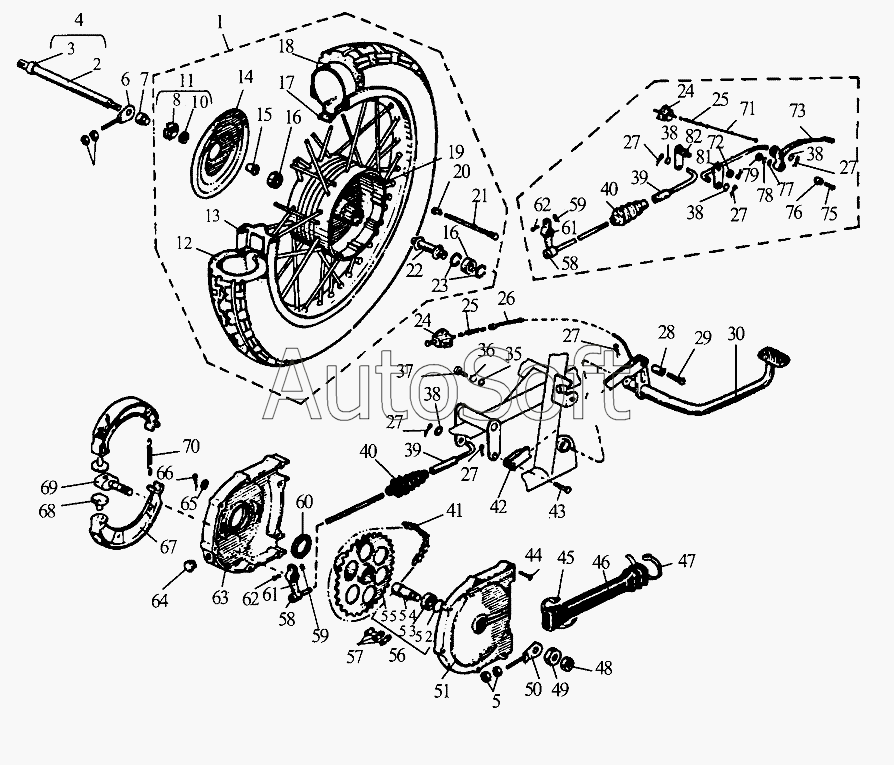

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Колесо спицованное, установка колеса заднего с барабанным тормозом, привод тормоза, передача силовая на заднее колесо
55
63
63
62
62
61
61
60
59
59
58
58
57
56
64
54
53
52
51
50
49
48
47
46
73
82
81
79
78
77
76
75
73
45
72
71
70
69
68
67
66
65
64
11
20
19
18
17
16
16
15
14
13
12
21
10
8
7
6
5
4
3
2
1
35
44
43
42
41
40
40
39
39
38
38
38
38
37
36
1
30
29
28
27
27
27
27
27
27
26
25
25
24
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Колесо с шиной | |
| 1 | И***1 | Колесо без шины | |
| 2 | И***1 | Ось | |
| 3 | И***8 | Шайба | |
| 4 | И***2 | Ось заднего колеса в сборе | |
| 5 | И***6 | Гайка М7 | |
| 6 | 7***1 | Растяжка левая | |
| 7 | И***2 | Втулка | |
| 8 | И***2 | Корпус сальника | |
| 10 | И***8 | Сальник в сборе | |
| 11 | И***7 | Сальник в сборе | |
| 12 | 3***2 | Покрышка 100-650 | |
| 13 | И***2 | Обод колеса | |
| 14 | И***4 | Крышка декоративная | |
| 15 | И***2 | Втулка опорная | |
| 16 | 6***А | Подшипник | |
| 17 | 3***8 | Шина | |
| 18 | 3***8 | Шина | |
| 19 | И***2 | Ступица | |
| 20 | И***4 | Ниппель | |
| 21 | И***8 | Спица | |
| 22 | И***4 | Втулка распорная | |
| 23 | И***1 | Кольцо стопорное | |
| 24 | И***0 | Выключатель стоп | |
| 25 | И***1 | Пружина тяги | |
| 26 | 7***6 | Тяга | |
| 27 | И***2 | Шплинт 1,6х12.019 | |
| 28 | 7***1 | Втулка | |
| 29 | 7***8 | Палец | |
| 30 | 7***0 | Рычаг ножного тормоза в сборе | |
| 35 | И***4 | Шайба 12 | |
| 36 | 2***9 | Шайба 12 | |
| 37 | 2***9 | Болт М12-6gх22 | |
| 38 | И***4 | Шайба | |
| 39 | И***4 | Тяга задняя в сборе | |
| 40 | И***8 | Чехол тяги тормозной | |
| 41 | П***1 | Цепь | |
| 42 | 7***2 | Тяга | |
| 43 | 7***7 | Палец | |
| 44 | И***3 | Винт М6-6gх21 | |
| 45 | И***1 | Хомутик | |
| 46 | И***3 | Чехол задней цепи | |
| 47 | И***1 | Хомутик | |
| 48 | И***5 | Гайка М16х1,5LH (левая) | |
| 49 | И***6 | Гайка М22х1,5 | |
| 50 | 7***0 | Растяжка правая | |
| 51 | И***1 | Крышка кожуха | |
| 52 | И***7 | Кольцо установочное | |
| 53 | 6***5 | Подшипник | |
| 54 | И***9 | Полуось | |
| 55 | И***5 | Звездочка в сборе | |
| 56 | И***9 | Звездочка в сборе | |
| 57 | С***1 | Замок цепи | |
| 58 | И***5 | Винт М7-6gх272 | |
| 59 | И***1 | Петля | |
| 60 | И***7 | Сальник | |
| 61 | И***2 | Рычаг тормозной задний | |
| 62 | И***8 | Болт М6-6gх18 | |
| 63 | И***6 | Корпус кожуха с тормозными колодками | |
| 63 | И***8 | Корпус кожуха в сборе | |
| 64 | И***1 | Пробка | |
| 64 | И***2 | Пробка | |
| 65 | И***1 | Шайба | |
| 66 | И***5 | Шплинт 3,2х18 | |
| 67 | И***1 | Колодка тормозная | |
| 68 | И***1 | Пята | |
| 69 | И***5 | Кулачок тормоза задний | |
| 70 | И***5 | Пружина | |
| 71 | 7***8 | Тяга | |
| 72 | 2***9 | Гайка М8х1-6Н | |
| 73 | И***4 | Рычаг тормозной | |
| 73 | И***Э | Рычаг тормозной | |
| 75 | 2***9 | Болт М10-6gх45 | |
| 76 | И***3 | Втулка рычага ножного тормоза | |
| 77 | И***9 | Шайба | |
| 78 | 2***9 | Шайба 10 | |
| 79 | 2***9 | Гайка М10-6Н | |
| 80 | И***5 | Тяга | |
| 81 | И***8 | Рычаг | |
| 82 | И***9 | Валик с рычагом |
