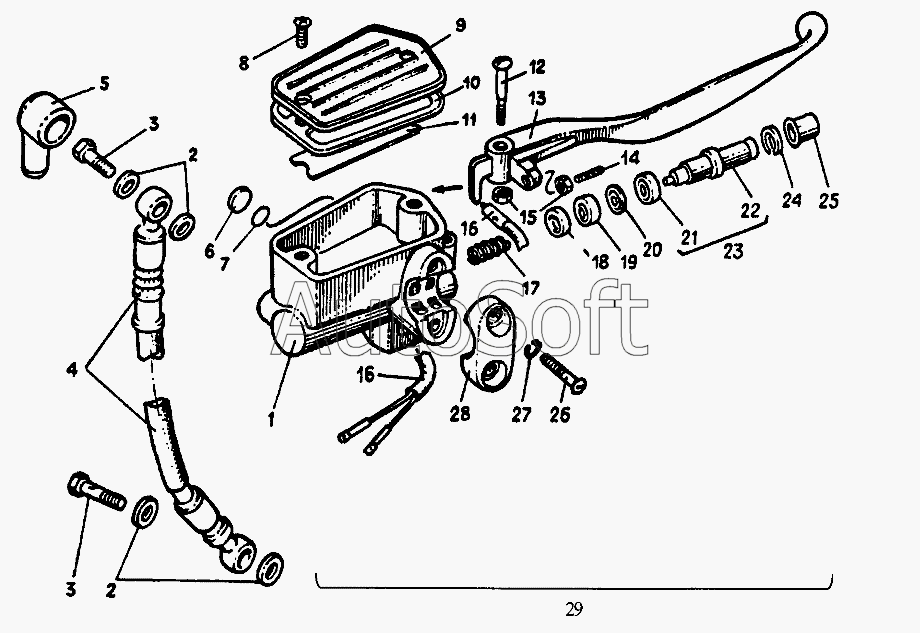

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Цилиндр главный гидропривода дискового тормоза
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
16
1
14
13
12
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Корпус цилиндра | |
| 2 | 3***3 | Шайба уплотнительная | |
| 3 | 7***2 | Болт патрубка | |
| 4 | 7***0 | Шланг тормозной | |
| 5 | 7***5 | Чехол главного цилиндра | |
| 6 | 7***1 | Указатель уровня | |
| 7 | 7***2 | Кольцо уплотнительное (d=14,8, D=18,6, B=1,9) | |
| 8 | 2***6 | Винт М4-6gх10 | |
| 9 | 7***6 | Крышка | |
| 10 | 7***2 | Диафрагма | |
| 11 | 7***8 | Пластина | |
| 12 | 7***4 | Винт | |
| 13 | 7***2 | Рычаг тормоза | |
| 14 | 7***4 | Винт М6-6g | |
| 15 | 2***9 | Гайка М6-6Н | |
| 16 | И***0 | Включатель "Стоп" | |
| 17 | 7***4 | Пружина | |
| 18 | 7***7 | Шайба упорная | |
| 19 | 7***2 | Манжета главная | |
| 20 | 7***2 | Клапан | |
| 21 | 7***5 | Манжета (d=8, D=16,7, B=4) | |
| 22 | 7***4 | Поршень | |
| 23 | 7***0 | Поршень | |
| 24 | 7***8 | Кольцо стопорное | |
| 25 | 7***0 | Чехол (d=6,2, D=19,3, B=21,5) | |
| 26 | 2***9 | Винт М6-6gх25 | |
| 27 | 2***9 | Шайба 6 | |
| 28 | 7***2 | Кронштейн | |
| 29 | 7***0 | Цилиндр главный |
