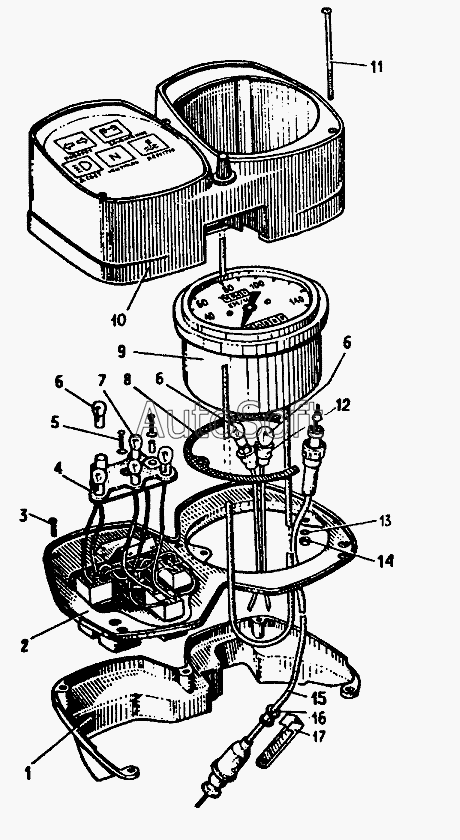

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Щиток приборов
10
17
16
16
15
14
13
12
11
10
1
9
9
8
7
6
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6.113-3805010-03 | 6***3 | Щиток приборов | |
| 7.107-3805010-42 | 7***2 | Щиток приборов | |
| 1 | 7***1 | Накладка | |
| 2 | 7***Б | Основание с кронштейнами | |
| 3 | 2***6 | Винт 2-4х16 | |
| 4 | 7***0 | Жгут с патронами | |
| 4 | 7***0 | Жгут с патронами | |
| 5 | М***0 | Винт ОСТ37.001.127-81 | |
| 6 | А***1 | Лампа | |
| 7 | А***1 | Лампа | |
| 8 | 7***2 | Прокладка | |
| 9 | 6***2 | Спидометр | |
| 9 | С***8 | Спидометр | |
| 10 | 6***3 | Кожух в сборе | |
| 10 | 7***Б | Кожух в сборе | |
| 11 | 7***1 | Винт | |
| 12 | 7***0 | Жгут освещения спидометра | |
| 13 | 2***9 | Шайба 5 | |
| 14 | 2***9 | Гайка М5-6Н | |
| 15 | Г***1 | Гибкий вал | |
| 16 | 7***4 | Фиксатор | |
| 16 | 7***4 | Фиксатор | |
| 17 | 7***3 | Держатель тормозного шланга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
