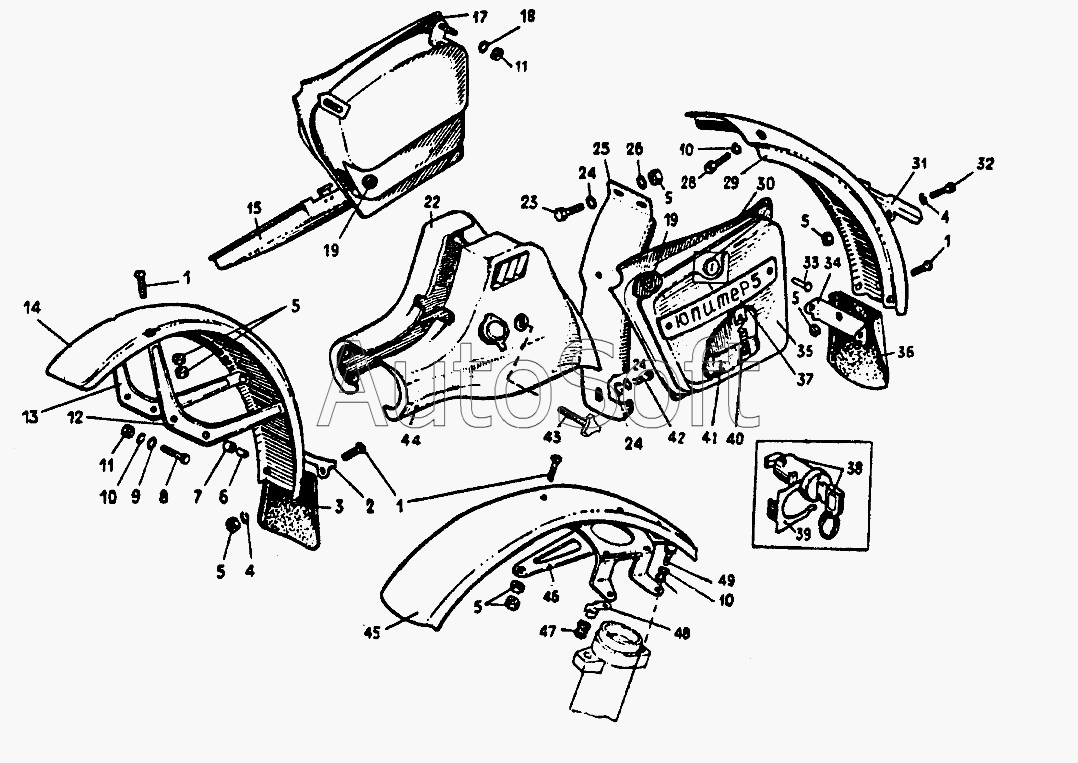

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Щитки колес, ящики инструментальные, щиток грязевой, кожухи карбюратора
1
1
1
1
1
1
2
3
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
10
10
11
11
11
11
12
14
14
14
15
15
17
18
19
19
22
23
24
24
24
25
26
28
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.107-5417950 | 7***0 | Ящик правый с крышкой | |
| 1 | И***2 | Винт М6-6gх14 | |
| 1 | И***2 | Винт М6-6gх14 | |
| 2 | И***2 | Планка | |
| 3 | И***2 | Брызговик | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 2***9 | Гайка М6-6Н | |
| 5 | 2***9 | Гайка М6-6Н | |
| 6 | И***1 | Втулка | |
| 7 | И***1 | Втулка | |
| 8 | 2***9 | Болт М8-6gх20 | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 2***9 | Гайка М8-6Н | |
| 11 | 2***9 | Гайка М8-6Н | |
| 12 | И***2 | Кронштейн | |
| 14 | И***7 | Щиток в сборе | |
| 14 | И***8 | Щиток в сборе | |
| 14 | И***4 | Щиток с пластинкой | |
| 15 | 7***0 | Крышка ящика с замком правая с эмблемой | |
| 15 | 7***0 | Крышка ящика с замком правая без эмблемы | |
| 17 | 7***0 | Ящик правый без крышки | |
| 18 | 3***9 | Шайба зубчатая | |
| 19 | И***4 | Втулка | |
| 22 | И***5 | Кожух защитный правый | |
| 23 | 2***9 | Болт М6-6gх20 | |
| 24 | 2***9 | Шайба 6 | |
| 25 | 7***0 | Щиток грязевой | |
| 26 | 3***9 | Шайба зубчатая | |
| 28 | 2***9 | Болт М8-6gх20 | |
| 29 | И***1 | Щиток задний | |
| 30 | 7***0 | Ящик левый без крышки | |
| 30 | 7***1 | Ящик левый с крышкой | |
| 31 | И***1 | Кронштейн номерного знака | |
| 32 | 2***9 | Болт М6-6gх12 | |
| 33 | И***0 | Заклепка 3х7,5 | |
| 34 | И***1 | Накладка | |
| 35 | 6***1 | Крышка ящика левая с замком и эмблемой | |
| 35 | 7***1 | Крышка ящика с замком без эмблемы | |
| 36 | И***8 | Брызговик | |
| 37 | 6***1 | Эмблема | |
| 38 | 7***0 | Замок с ключом | |
| 39 | 2***2 | Скоба | |
| 40 | 7***4 | Пружина | |
| 41 | 7***2 | Коробка | |
| 42 | 2***9 | Болт М6-6gх16 | |
| 43 | И***1 | Болт | |
| 44 | И***6 | Кожух защитный левый | |
| 45 | 7***0 | Щиток передний в сборе с перемычкой, крепежом, брызговиком | |
| 45 | 7***0 | Щиток с пластиной без перемычки | |
| 46 | 7***0 | Перемычка | |
| 47 | 7***3 | Держатель тормозного шланга | |
| 48 | 7***2 | Скоба | |
| 49 | 2***9 | Болт М8-6gх25 |
