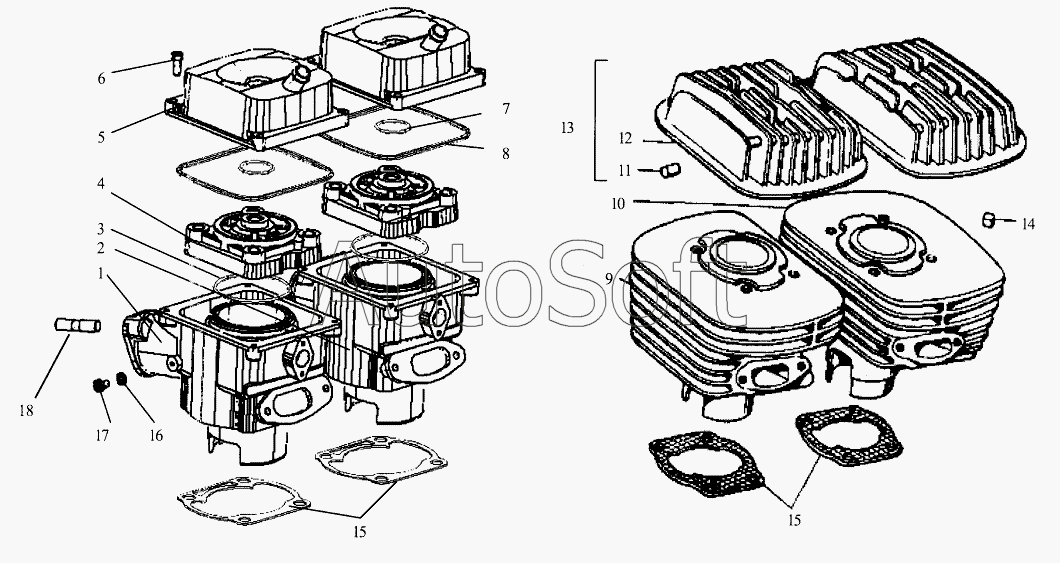

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Цилиндр с деталями
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***5 | Цилиндр левый | |
| 2 | И***6 | Цилиндр правый | |
| 3 | И***5 | Кольцо уплотнительное (d=72, D=76, B=2) | |
| 4 | И***1 | Головка цилиндра | |
| 5 | И***5 | Крышка цилиндра | |
| 6 | И***3 | Винт М6-6gх21 | |
| 7 | 0***7 | Кольцо ГОСТ9833 | |
| 8 | 1***7 | Кольцо ГОСТ9833 | |
| 9 | И***3 | Цилиндр левый | |
| 9 | И***1 | Цилиндр левый | |
| 10 | И***3 | Цилиндр правый | |
| 10 | И***1 | Цилиндр правый | |
| 11 | И***0 | Виброгаситель | |
| 12 | И***3 | Головка цилиндра | |
| 13 | И***7 | Головка цилиндра | |
| 14 | И***3 | Виброгаситель | |
| 15 | И***6 | Прокладка цилиндра | |
| 16 | И***4 | Прокладка пробки | |
| 17 | М***0 | Винт ОСТ37.001.130-81 | |
| 18 | И***4 | Шпилька |
