Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
4
4
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
14
14
14
15
15

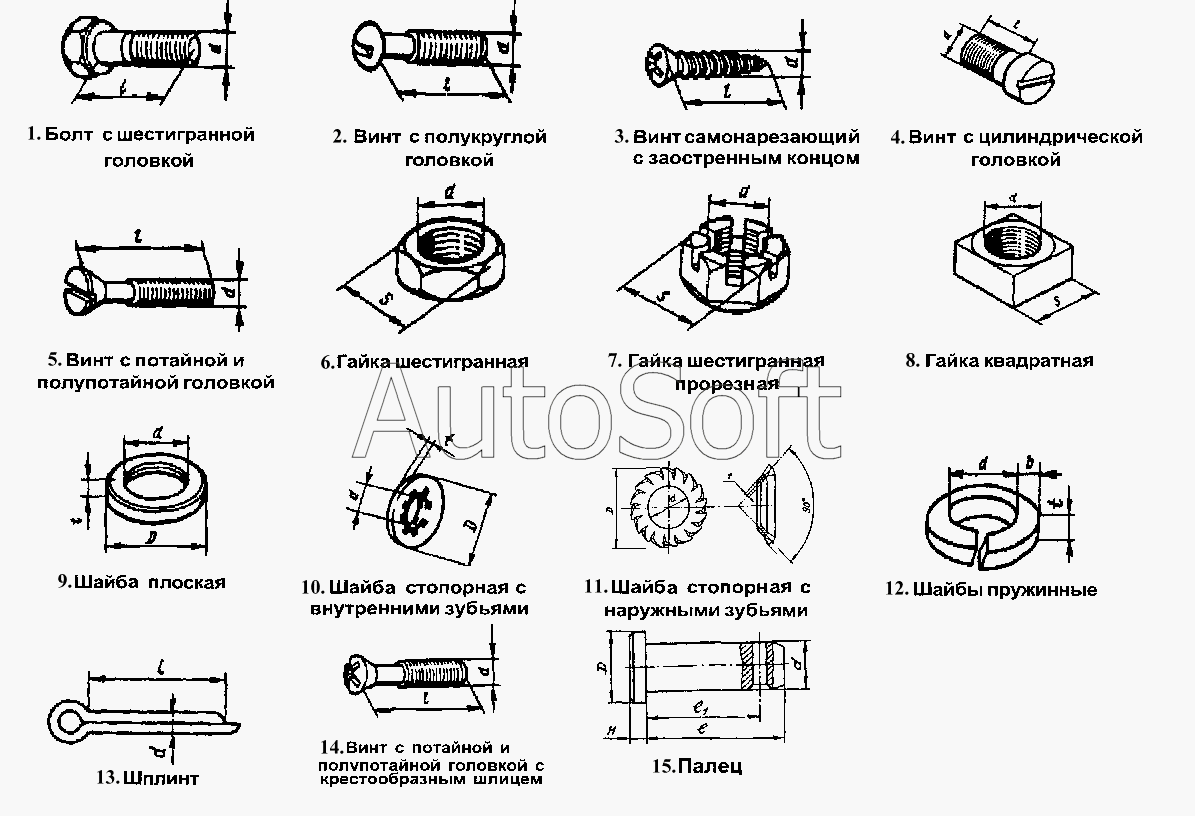

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6-6gх12 | |
| 1 | 2***9 | Болт М6-6gх16 | |
| 1 | 2***9 | Болт М6-6gх20 | |
| 1 | 2***9 | Болт с шестигранной головкой (d=М6, l=25) | |
| 1 | 2***9 | Болт с шестигранной головкой (d=М8, l=12) | |
| 1 | 2***9 | Болт с шестигранной головкой (d=М8, l=16) | |
| 1 | 2***9 | Болт М8-6gх20 | |
| 1 | 2***9 | Болт М8-6gх25 | |
| 1 | 2***9 | Болт М8-6gх30 | |
| 1 | 2***9 | Болт М8-6gх35 | |
| 1 | 2***9 | Болт М8-6gх50 | |
| 1 | 2***9 | Болт с шестигранной головкой (d=М10, l=45) | |
| 1 | 2***3 | Болт с шестигранной головкой (d=М10, l=65) | |
| 1 | 3***9 | Болт М8х1-6gх22 | |
| 1 | 3***9 | Болт М8х24 | |
| 1 | 3***9 | Болт М5-6gх20 | |
| 1 | [***] | Болт с шестигранной головкой (d=М10, l=28) | |
| 1 | [***] | Болт с шестигранной головкой (d=М10, l=40) | |
| 1 | [***] | Болт с шестигранной головкой (d=М10, l=50) | |
| 1 | [***] | Болт с шестигранной головкой (d=М12х1,25, l=25) | |
| 1 | [***] | Болт с шестигранной головкой (d=М5, l=12) | |
| 1 | Б***5 | Болт с шестигранной головкой (d=М7, l=42) | |
| 1 | Б***2 | Болт с шестигранной головкой (d=М12, l=77) | |
| 1 | Б***5 | Болт с шестигранной головкой (d=М14х1,5, l=48) | |
| 1 | Б***7 | Болт с шестигранной головкой (d=М14х1,5, l=38) | |
| 1 | Б***8 | Болт с шестигранной головкой (d=М6, l=18) | |
| 1 | Б***1 | Болт с шестигранной головкой (d=М5, l=12) | |
| 1 | Б***1 | Болт с шестигранной головкой (d=М8х1, l=35) | |
| 1 | Б***4 | Болт с шестигранной головкой (d=М8х1, l=23) | |
| 1 | Б***8 | Болт с шестигранной головкой (d=М8х1, l=20) | |
| 1 | Б***1 | Болт с шестигранной головкой (d=М8, l=77) | |
| 2 | 2***9 | Винт М4-6gх8 | |
| 2 | 2***9 | Винт М4-6gх12 | |
| 2 | 2***9 | Винт М4-6gх16 | |
| 2 | 2***9 | Винт с полукруглой головкой (D=М5, l=10) | |
| 2 | 2***9 | Винт с полукруглой головкой (D=М5, l=14) | |
| 2 | 2***9 | Винт М5-6gх20 | |
| 2 | 2***9 | Винт с полукруглой головкой (D=М6, l=16) | |
| 2 | 2***9 | Винт М6-6gх25 | |
| 2 | [***] | Винт с полукруглой головкой (D=М3, l=10) | |
| 2 | [***] | Винт с полукруглой головкой (D=М4, l=22) | |
| 2 | [***] | Винт с полукруглой головкой (D=М4, l=7) | |
| 2 | [***] | Винт с полукруглой головкой (D=М5, l=35) | |
| 2 | [***] | Винт с полукруглой головкой (D=М5, l=45) | |
| 2 | В***0 | Винт с полукруглой головкой (D=М6, l=20) | |
| 3 | [***] | Винт самонарезающий | |
| 3 | [***] | Винт самонарезающий | |
| 4 | 2***9 | Винт М6-6gх10 | |
| 4 | В***1 | Винт с цилиндрической головкой (d=М6, l=50) | |
| 4 | В***3 | Винт с цилиндрической головкой (d=М6, l=21) | |
| 4 | В***5 | Винт с цилиндрической головкой (d=М7, l=272) | |
| 4 | В***3 | Винт с цилиндрической головкой (d=М6, l=30) | |
| 4 | В***3 | Винт с цилиндрической головкой (d=М10х1,25, l=25) | |
| 4 | В***3 | Винт с цилиндрической головкой (d=М5, l=14) | |
| 4 | В***8 | Винт с цилиндрической головкой (d=М6, l=37) | |
| 5 | В***5 | Винт с потайной и полупотайной головкой (d=М5, l=12) | |
| 5 | В***7 | Винт с потайной и полупотайной головкой (d=М6, l=22) | |
| 6 | 2***9 | Гайка М5-6Н | |
| 6 | 2***9 | Гайка М6-6Н | |
| 6 | 2***9 | Гайка М8-6Н | |
| 6 | 2***3 | Гайка шестигранная (d=М8х1, S=13) | |
| 6 | 2***9 | Гайка М8х1-6Н | |
| 6 | 2***3 | Гайка шестигранная (d=М10, S=17) | |
| 6 | 2***9 | Гайка М10-6Н | |
| 6 | 2***9 | Гайка М10х1-6Н | |
| 6 | 2***9 | Гайка М12-6Н | |
| 6 | 2***9 | Гайка шестигранная (d=М12х1,25, S=19) | |
| 6 | 2***9 | Гайка М12х1,25-6Н | |
| 6 | [***] | Гайка шестигранная (d=М12х1,5, S=19) | |
| 6 | [***] | Гайка шестигранная (d=М14х1,5, S=22) | |
| 6 | [***] | Гайка шестигранная (d=М3, S=5,5) | |
| 6 | [***] | Гайка шестигранная (d=М4, S=7) | |
| 6 | [***] | Гайка шестигранная (d=М8х1, S=13) | |
| 6 | Г***3 | Гайка шестигранная (d=М10, S=14) | |
| 6 | Г***5 | Гайка шестигранная (d=М16х1,5LН, S=24) | |
| 6 | Г***6 | Гайка шестигранная (d=М22х1,5, S=36) | |
| 6 | Г***0 | Гайка шестигранная (d=М5, S=8) | |
| 6 | Г***Т | Гайка шестигранная (d=М14х1,5LН, S=22) | |
| 6 | Г***4 | Гайка шестигранная (d=М26х1,5, S=30) | |
| 6 | Г***6 | Гайка шестигранная (d=М7, S=12) | |
| 7 | 2***9 | Гайка М14х1,5-6Н | |
| 7 | 2***9 | Гайка шестигранная прорезная (d=М10, S=17) | |
| 7 | 2***9 | Гайка М8х1-6Н | |
| 7 | 2***9 | Гайка шестигранная прорезная (d=М12х1,25, S=19) | |
| 7 | 2***9 | Гайка 14х1,5-6Н | |
| 8 | 2***9 | Гайка квадратная (d=М6, S=11) | |
| 8 | 2***9 | Гайка квадратная (d=М8, S=14) | |
| 8 | 3***9 | Гайка квадратная (d=М5, S=11) | |
| 9 | 2***9 | Шайба плоская (d=3,2, D=7, t=0,5) | |
| 9 | 2***9 | Шайба 4 | |
| 9 | 2***9 | Шайба 5 | |
| 9 | 2***9 | Шайба 6 | |
| 9 | 2***9 | Шайба 8 | |
| 9 | 2***9 | Шайба 10 | |
| 9 | 2***9 | Шайба плоская (d=13, D=24, t=2,5) | |
| 9 | 2***9 | Шайба плоская (d=17, D=30, t=3) | |
| 9 | 2***9 | Шайба плоская (d=4,3, D=12, t=1) | |
| 9 | 2***9 | Шайба плоская (d=5,3, D=15, t=1,2) | |
| 9 | 2***9 | Шайба 6 | |
| 9 | 2***9 | Шайба 8 | |
| 9 | 3***9 | Шайба плоская (d=9,2, D=16, t=1) | |
| 9 | Ш***1 | Шайба плоская (d=2,2, D=5, t=0,5) | |
| 9 | Ш***4 | Шайба плоская (d=12,2, D=24, t=1,8) | |
| 9 | Ш***7 | Шайба | |
| 9 | Ш***0 | Шайба плоская (d=8,6, D=27, t=2) | |
| 9 | Ш***1 | Шайба плоская (d=12,5, D=25, t=0,8) | |
| 9 | Ш***8 | Шайба плоская (d=5,5, D=12, t=1,5) | |
| 9 | Ш***4 | Шайба плоская (d=7,3, D=15, t=1) | |
| 9 | Ш***2 | Шайба плоская (d=5,3, D=10, t=1) | |
| 9 | Ш***6 | Шайба плоская (d=8,5, D=13, t=1,2) | |
| 9 | Ш***9 | Шайба плоская (d=10,5, D=18, t=2) | |
| 9 | Ш***1 | Шайба плоская (d=10,5, D=18, t=2,5) | |
| 9 | Ш***3 | Шайба плоская (d=10, D=20, t=1,35) | |
| 9 | Ш***3 | Шайба плоская (d=3,2, D=8, t=0,5) | |
| 9 | Ш***1 | Шайба плоская (d=4,2, D=8, t=0,5) | |
| 9 | Ш***2 | Шайба плоская (d=6,4, D=12,5, t=1,6) | |
| 10 | 2***9 | Шайба 4 | |
| 10 | 2***9 | Шайба 5 | |
| 10 | 2***9 | Шайба стопорная с внутренними зубьями (d=6,3, D=12, t=0,7) | |
| 10 | 3***9 | Шайба зубчатая | |
| 10 | 3***9 | Шайба зубчатая | |
| 11 | 2***2 | Шайба 6 | |
| 11 | Ш***1 | Шайба стопорная с наружными зубьями (d=15, D=23,2, t=1,2) | |
| 12 | 2***9 | Шайба 4 | |
| 12 | 2***9 | Шайба 5 | |
| 12 | 2***9 | Шайба 6 | |
| 12 | 2***9 | Шайба 8Т | |
| 12 | 2***9 | Шайба 10 | |
| 12 | 2***9 | Шайба 8 | |
| 12 | 2***9 | Шайба 10 | |
| 12 | 2***9 | Шайба 12 | |
| 12 | Ш***4 | Шайба пружинная (d=14,2, b=3,2, t=3,2) | |
| 12 | Ш***Т | Шайба пружинная (d=3,1, b=1, t=1) | |
| 12 | Ш***4 | Шайба пружинная (d=4,1, b=1, t=1) | |
| 12 | Ш***5 | Шайба пружинная (d=5,1, b=1,2, t=1,2) | |
| 12 | Ш***7 | Шайба пружинная (d=7,2, b=2, t=2) | |
| 13 | 2***9 | Шплинт 2х12 | |
| 13 | 2***9 | Шплинт 2,5х20 | |
| 13 | Ш***1 | Шплинт (d=3,2, l=28) | |
| 13 | Ш***2 | Шплинт (d=1,6, l=12) | |
| 13 | Ш***5 | Шплинт (d=3,2, l=18) | |
| 13 | Ш***8 | Шплинт (d=2, l=20) | |
| 13 | Ш***9 | Шплинт (d=5, l=63) | |
| 14 | 2***9 | Винт с потайной и полупотайной головкой с крестообразным шлицем (d=М6, l=16) | |
| 14 | 2***9 | Винт с потайной и полупотайной головкой с крестообразным шлицем (d=М4, l=12) | |
| 14 | [***] | Винт | |
| 15 | 2***9 | Палец 8х25 | |
| 15 | 7***7 | Палец |
