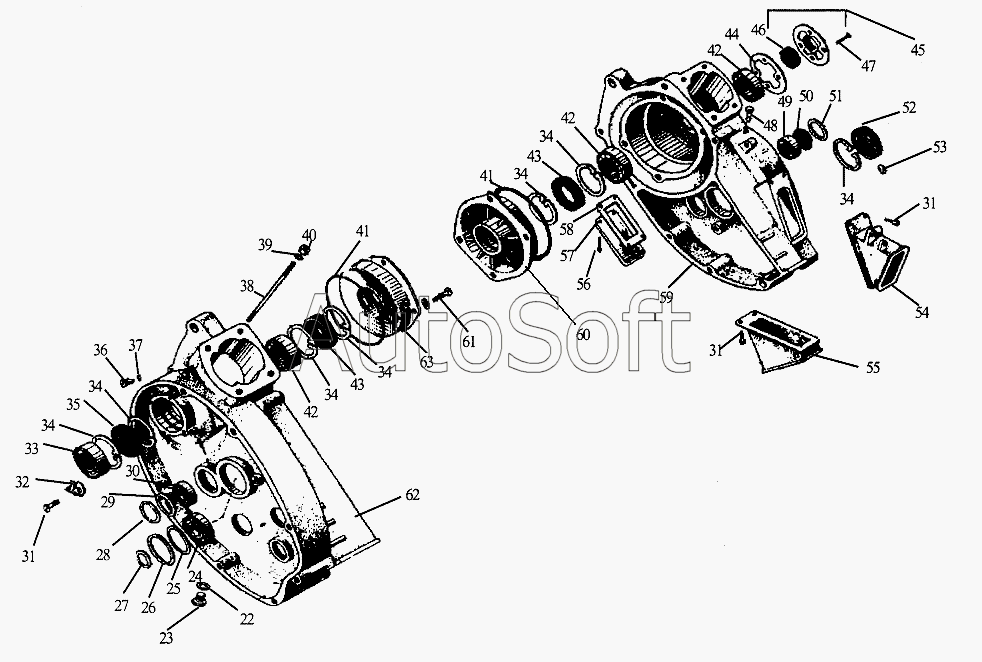

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Детали картера двигателя
22
23
24
25
25
26
27
27
27
28
29
29
30
31
31
31
32
33
34
34
34
34
34
34
34
35
36
37
38
39
40
41
41
42
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22 | И***1 | Прокладка | |
| 23 | И***4 | Пробка сливного отверстия | |
| 24 | 2***4 | Подшипник ГОСТ8338-75 | |
| 25 | И***1 | Шайба регулировочная | |
| 25 | И***1 | Шайба регулировочная | |
| 26 | И***1 | Кольцо установочное | |
| 27 | И***6 | Прокладка регулировочная | |
| 27 | И***1 | Прокладка регулировочная | |
| 27 | И***2 | Прокладка регулировочная | |
| 28 | И***1 | Кольцо стопорное | |
| 29 | И***4 | Шайба регулировочная | |
| 29 | И***1 | Шайба | |
| 30 | 2***3 | Подшипник ГОСТ8338-75 | |
| 31 | И***5 | Винт В1М5-6gх12 | |
| 32 | И***7 | Крышка подшипника | |
| 33 | 6***А | Подшипник | |
| 34 | И***1 | Кольцо установочное | |
| 35 | И***0 | Манжета | |
| 36 | И***1 | Пробка полости маховика | |
| 37 | И***5 | Шайба уплотнительная | |
| 38 | И***1 | Шпилька | |
| 39 | И***7 | Шайба | |
| 40 | И***7 | Гайка М10-6Н | |
| 41 | И***9 | Кольцо уплотнительное | |
| 42 | 6***К | Подшипник | |
| 43 | И***1 | Манжета 1,2-25х52-1 ГОСТ8752-79 | |
| 44 | И***2 | Прокладка крышки сальника коленчатого вала | |
| 45 | И***3 | Сальник правый с крышкой | |
| 46 | И***2 | Сальник правый в сборе | |
| 47 | М***2 | Винт ОСТ37.001.125-81 | |
| 48 | И***3 | Сапун в сборе | |
| 49 | 2***3 | Подшипник ГОСТ8338-75 | |
| 50 | И***9 | Заглушка | |
| 51 | И***1 | Кольцо стопорное | |
| 52 | И***1 | Сальник в сборе | |
| 53 | И***5 | Заглушка | |
| 54 | И***2 | Патрубок чехла верхний | |
| 55 | И***4 | Патрубок чехла нижний | |
| 56 | 2***6 | Винт ОСТ37.001.125-81 | |
| 57 | И***7 | Крышка люка | |
| 58 | И***8 | Прокладка | |
| 59 | И***2 | Половина картера правая | |
| 60 | И***3 | Крышка кривошипной камеры правая | |
| 61 | И***7 | Винт М6-6gх22 | |
| 62 | И***1 | Половина картера левая | |
| 63 | И***4 | Крышка кривошипной камеры левая |
