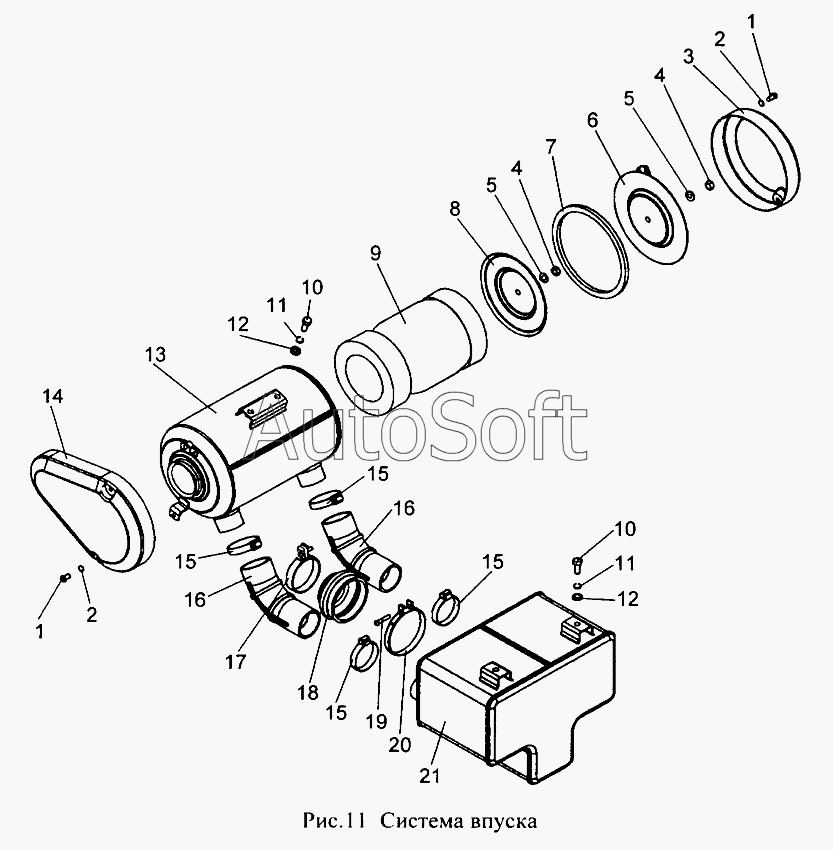

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Система впуска
1
1
2
2
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***2 | Винт с полукруглой головкой (d=М5, l=10) | |
| 2 | И***2 | Шайба 5 | |
| 3 | И***Т | Крышка генератора | |
| 4 | М***Н | Гайка ОСТ37.001.124-75 | |
| 5 | [***] | Шайба 6 ОСТ37.001.145-75 | |
| 6 | 6***0 | Крышка в сборе | |
| 7 | 6***0 | Пыльник | |
| 8 | 6***0 | Дно | |
| 9 | 6***0 | Фильтрующий элемент | |
| 10 | М***6 | Болт с шестигранной головкой (d=М6, S=10, l=16) | |
| 11 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 12 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 13 | 6***0 | Воздухофильтр | |
| 14 | 6***0 | Крышка декоративная | |
| 15 | 2***) | Хомут винтовой | |
| 16 | 6***0 | Патрубок | |
| 17 | И***2 | Хомутик в сборе с винтом | |
| 18 | И***3 | Муфта | |
| 19 | М***2 | Винт с полукруглой головкой (d=М4, l=22) | |
| 20 | И***1 | Хомут | |
| 21 | 6***0 | Резонатор |
