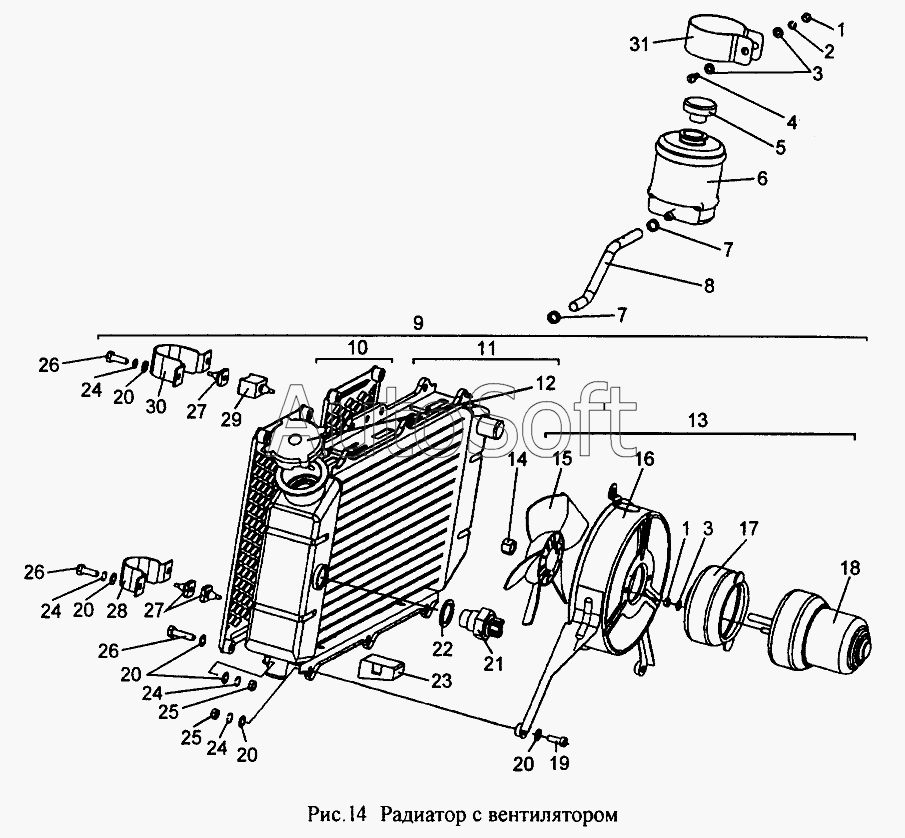

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Радиатор с вентилятором
1
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
24
24
24
25
25
26
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***Н | Гайка ОСТ37.001.124-75 | |
| 2 | [***] | Шайба 5 ОСТ37.001.115-75 | |
| 3 | [***] | Шайба 5 ОСТ37.001.144-75 | |
| 4 | М***0 | Винт с полукруглой головкой (d=М5, l=20) | |
| 5 | 6***3 | Крышка бачка расширительного | |
| 6 | 6***2 | Бачок расширительный | |
| 7 | 8***2 | Хомут | |
| 8 | 6***0 | Трубка 2-5С 8х3 ГОСТ5496-78 | |
| 9 | 6***0 | Радиатор с вентилятором | |
| 10 | 6***0 | Защита радиатора | |
| 11 | 6***0 | Радиатор | |
| 12 | 6***0 | Пробка радиатора | |
| 13 | И***1 | Вентилятор | |
| 14 | 6***4 | Гайка | |
| 15 | 6***0 | Крыльчатка | |
| 16 | И***2 | Остов вентилятора | |
| 17 | 6***2 | Чехол | |
| 18 | М***0 | Электродвигатель | |
| 19 | И***3 | Винт М6-6gх21 | |
| 20 | [***] | Шайба 6 ОСТ37.001.144-75 | |
| 21 | 6***0 | Термореле ТУ37.459.103-89 | |
| 22 | 6***8 | Прокладка датчика | |
| 23 | И***8 | Подушка радиатора | |
| 24 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 25 | М***Н | Гайка ОСТ37.001.124-75 | |
| 26 | М***5 | Винт с полукруглой головкой (d=М6, l=25) | |
| 27 | И***6 | Демпфер | |
| 28 | И***0 | Скоба | |
| 29 | И***7 | Демпфер | |
| 30 | И***1 | Скоба | |
| 31 | 6***0 | Хомут |
