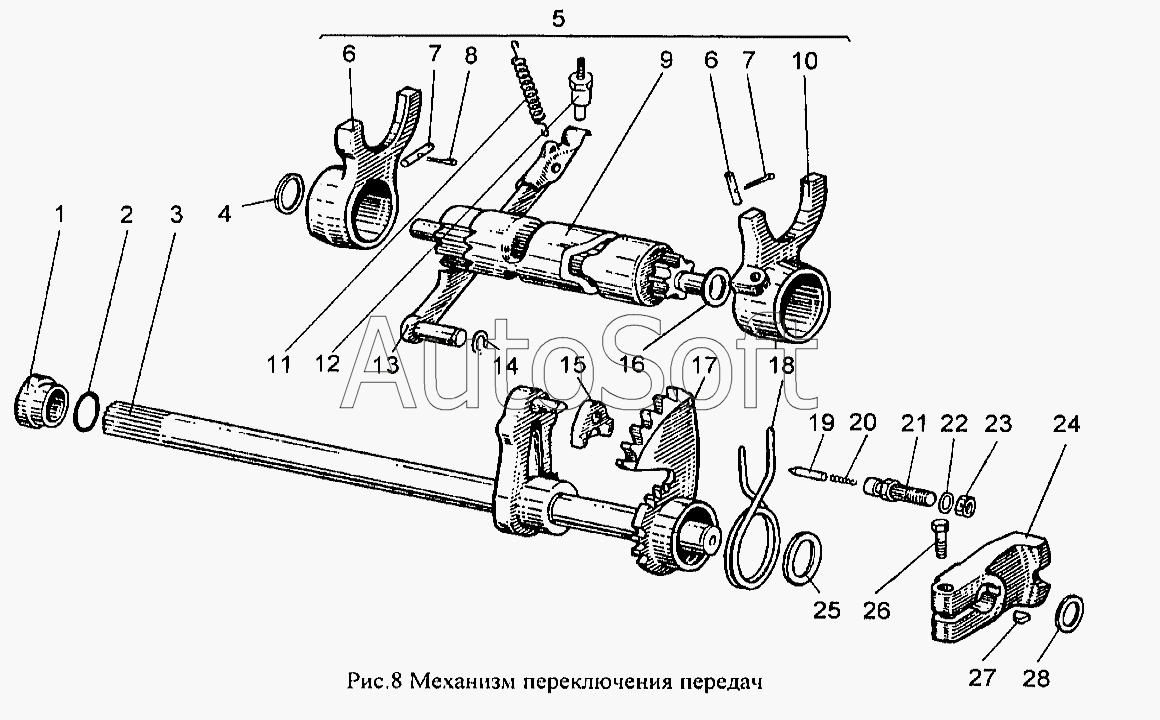

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Механизм переключения передач
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Втулка | |
| 2 | И***1 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) | |
| 3 | И***8 | Вал механизма переключения передач | |
| 4 | И***9 | Шайба | |
| 4 | И***1 | Шайба | |
| 5 | И***0 | Вал червячный в сборе | |
| 6 | И***6 | Вилка переключений I и III передач | |
| 7 | 9***4 | Штифт | |
| 8 | 2***1 | Шплинт ОСТ37.001.171-81 | |
| 9 | И***5 | Вал червячный | |
| 10 | И***1 | Вилка II и IV передачи | |
| 11 | И***6 | Пружина | |
| 12 | И***3 | Контакт нейтрали | |
| 13 | И***0 | Фиксатор в сборе | |
| 14 | И***1 | Кольцо стопорное | |
| 15 | И***2 | Анкер переключения передач | |
| 16 | И***3 | Шайба | |
| 17 | И***2 | Сектор переключения передач | |
| 18 | И***1 | Пружина механизма переключения передач | |
| 19 | И***6 | Стопор анкера | |
| 20 | И***8 | Пружина стопорная анкера | |
| 21 | И***7 | Упор анкера | |
| 22 | И***4 | Шайба стопорная | |
| 23 | И***3 | Гайка М10-6Н | |
| 24 | И***2 | Кулачок автомата | |
| 25 | И***8 | Шайба | |
| 26 | М***8 | Болт ОСТ37.001.123-75 | |
| 27 | И***1 | Шпонка сегментная | |
| 28 | И***9 | Шайба |
