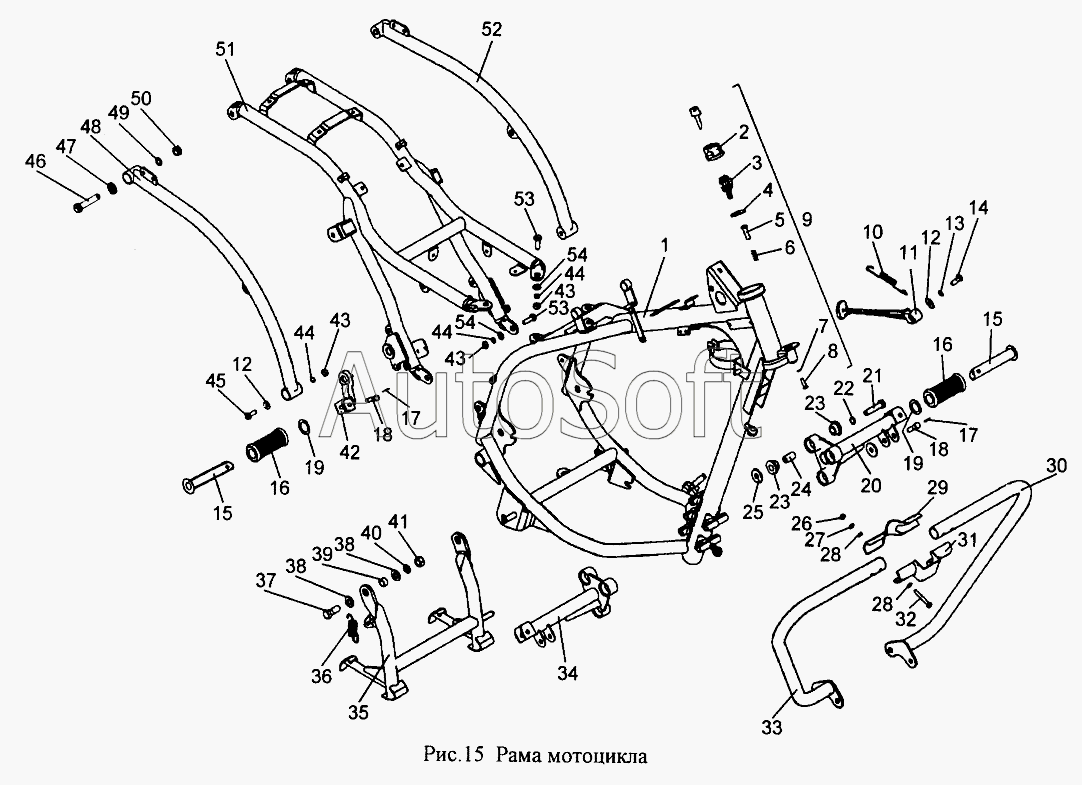

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Рама мотоцикла
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
43
44
44
44
45
46
47
48
49
50
51
52
53
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Рама силовая | |
| 2 | И***1 | Корпус | |
| 3 | И***Б | Замок в сборе | |
| 4 | И***5 | Планка | |
| 5 | И***4 | Штырь | |
| 6 | И***6 | Пружина | |
| 7 | [***] | Шайба 6 | |
| 8 | И***8 | Болт М6-6gх13 | |
| 9 | И***5 | Замок | |
| 10 | И***3 | Пружина бокового упора | |
| 11 | 6***0 | Упор боковой | |
| 12 | И***7 | Шайба 8 | |
| 13 | [***] | Шайба 8 | |
| 14 | И***7 | Болт с шестигранной головкой (d=М8х1, S=12, l=20) | |
| 15 | И***1 | Труба в сборе | |
| 16 | И***0 | Валик (d=21, D=40, B=95) | |
| 17 | И***1 | Шплинт (d=2, l=12) | |
| 18 | И***1 | Ось | |
| 19 | И***8 | Шайба | |
| 20 | 6***0 | Кронштейн подножки передней | |
| 21 | И***6 | Болт с шестигранной головкой (d=М10, S=14, l=45) | |
| 22 | И***5 | Шайба 10 | |
| 23 | И***1 | Втулка | |
| 24 | 6***0 | Втулка | |
| 25 | И***1 | Шайба | |
| 26 | И***2 | Гайка М7-6Н | |
| 27 | И***7 | Шайба 7 | |
| 28 | И***8 | Шайба 7 | |
| 29 | 6***0 | Кронштейн | |
| 30 | 6***0 | Дуга безопасности | |
| 31 | 6***0 | Кронштейн | |
| 32 | И***5 | Болт М7-6gх42 | |
| 33 | 6***0 | Дуга безопасности | |
| 34 | 6***0 | Кронштейн подножки передней | |
| 35 | 6***0 | Подставка центральная | |
| 36 | И***5 | Пружина подставки | |
| 37 | 6***0 | Болт М12х1,25-6g | |
| 38 | И***0 | Шайба плоская (d=12,2, D=24, t=1,8) | |
| 39 | И***7 | Втулка распорная | |
| 40 | [***] | Шайба 12 | |
| 41 | [***] | Гайка М12х1,25-6Н | |
| 42 | 6***0 | Кронштейн задней подножки | |
| 43 | [***] | Гайка М8-6Н | |
| 44 | [***] | Шайба 8Т | |
| 45 | И***6 | Болт М8-6gх20 | |
| 46 | И***0 | Болт М12х1,25-6gх16 | |
| 47 | 6***0 | Шайба | |
| 48 | 6***0 | Труба декоративная | |
| 49 | [***] | Шайба 12 | |
| 50 | [***] | Гайка М12х1,25-6Н | |
| 51 | 6***0 | Подрамник | |
| 52 | 6***0 | Труба декоративная | |
| 53 | [***] | Болт М8-6gх25 | |
| 54 | [***] | Шайба 8 |
